李白《月下独酌-花间一壶酒》的UML建模
潘加宇 [写于2014/9/22,2020/2/23更新]
中秋节前,我发布了一个广告,请大家用UML建模方法剖析李白的作品《月下独酌-花间一壶酒》,仅有两位同学交来作品,所以这两位同学都将获得清华大学出版社出版的图书一本。
诗的内容如下:
花间一壶酒,独酌无相亲。
举杯邀明月,对影成三人。
月既不解饮,影徒随我身。
暂伴月将影,行乐须及春。
我歌月徘徊,我舞影零乱。
醒时同交欢,醉后各分散。
永结无情游,相期邈云汉。

下面,我用《软件方法》上册中的知识来剖析,如何从李白的这首诗开发出系统卖给李白这样的人。仅供参考。
一、愿景
老大:目标人群的代表。
老大已经定了是李白。
愿景:
*增加各种日常活动有陪伴的比例。
二、业务用例图和业务序列图

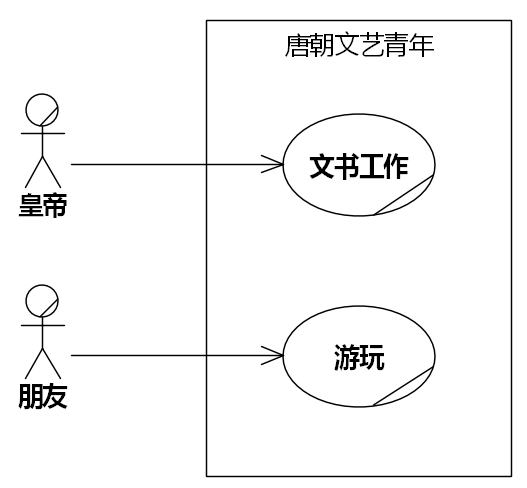

定位李白代表的人群:唐朝文艺青年。“唐朝文艺青年”人群的业务用例图如图1

图1 “唐朝文艺青年”人群的业务用例图
“花间一壶酒”片段可看作“文书工作”用例下面的支撑流程。
“花间一壶酒”片段的改进前业务序列图如图2:

图2 “花间一壶酒”片段的改进前业务序列图

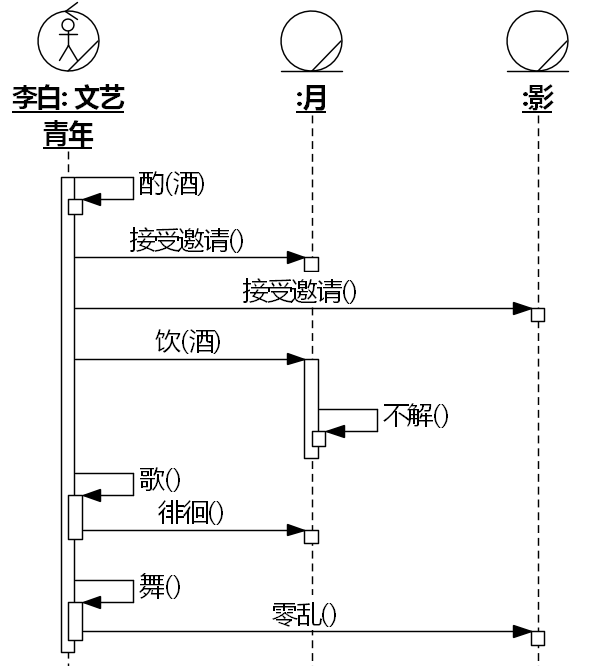

“花间一壶酒”片段的改进后业务序列图如图3:

图3 “花间一壶酒”片段的改进后业务序列图
注意,这只是李白的美好想象,操纵月球的科技目前还没有诞生,相当于《软件方法》中阿布思考法的第一步。接下来,我们做阿布思考法的第二步,用实际可用的资源山寨这个美好理想。长安丽春院的广告如图4:

图4 长安丽春院的广告

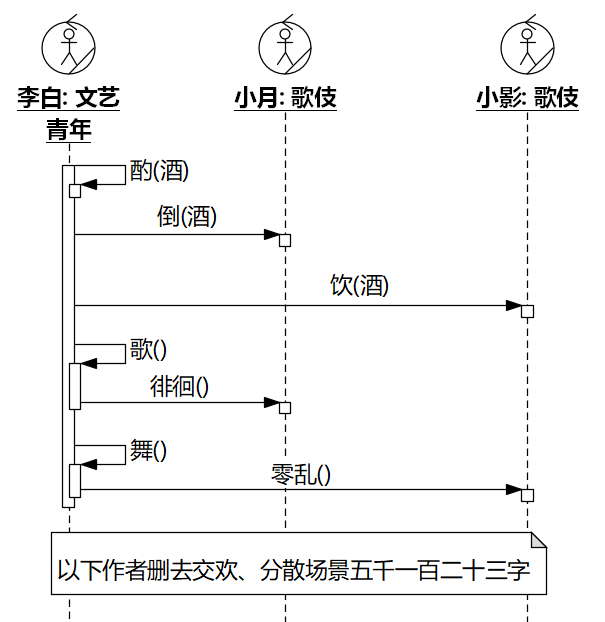

长安丽春院版的改进业务序列图如图5:

图5 长安丽春院版的改进业务序列图
上面的山寨版还是比较贵的,如果用现代科技,还可以制作出更便宜的山寨版卖给唐朝平民,如图6:

图6 现代科技版改进

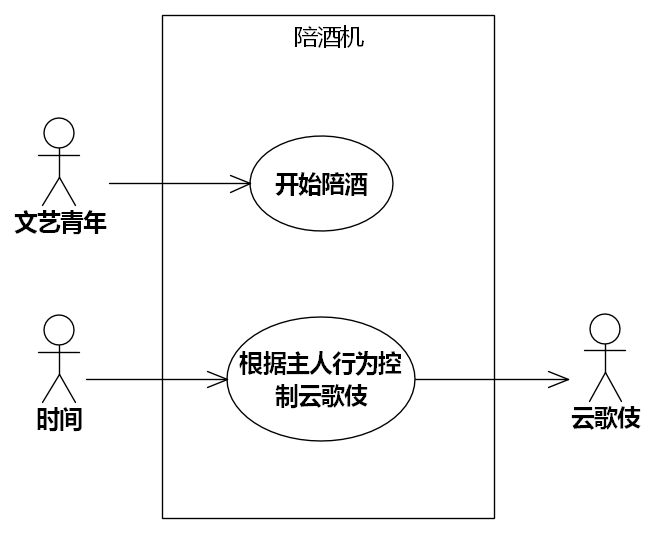

“陪酒机”的系统用例图如图7:

图7 “陪酒机”的系统用例图
根据愿景,“陪酒机”可以扩展为“陪伴机”,可以陪读,陪麻将……
