弱弱的问一句,这个图算是什么图? 系统用例?


中科院_贾晓磊(281*****51)20:14:30

弱弱的问一句,这个图算是什么图? 系统用例?
ShadowSong<zha****2@qq.com&get;20:15:08
随便画的图
中科院_贾晓磊(281*****51)20:15:27
草图?呵呵
葡萄醉秋风(29****53)20:15:53
数据流向示图
中科院_贾晓磊(281*****51)20:18:54

中科院_贾晓磊(281*****51)20:19:27

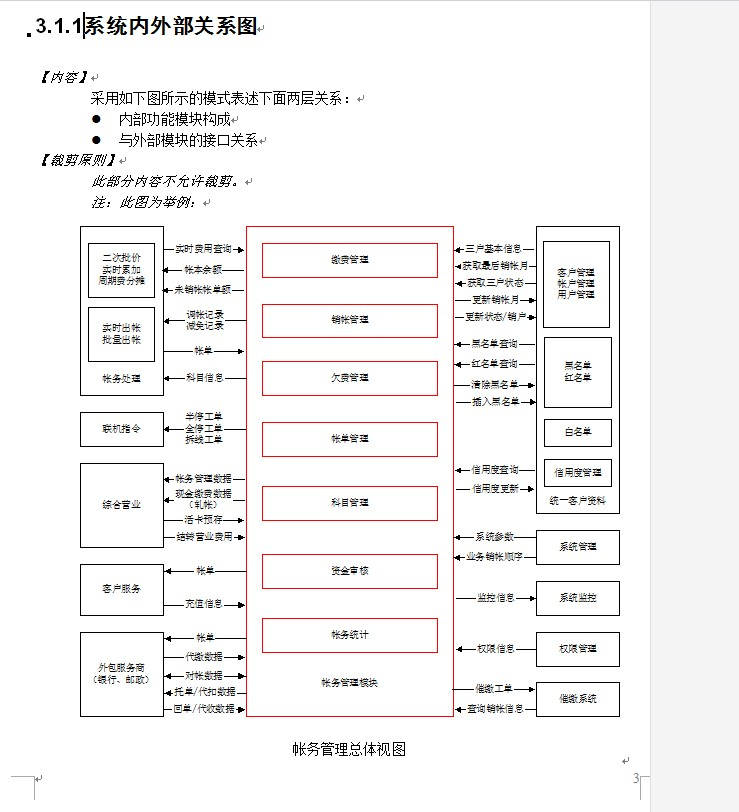

最早的样子是这样,

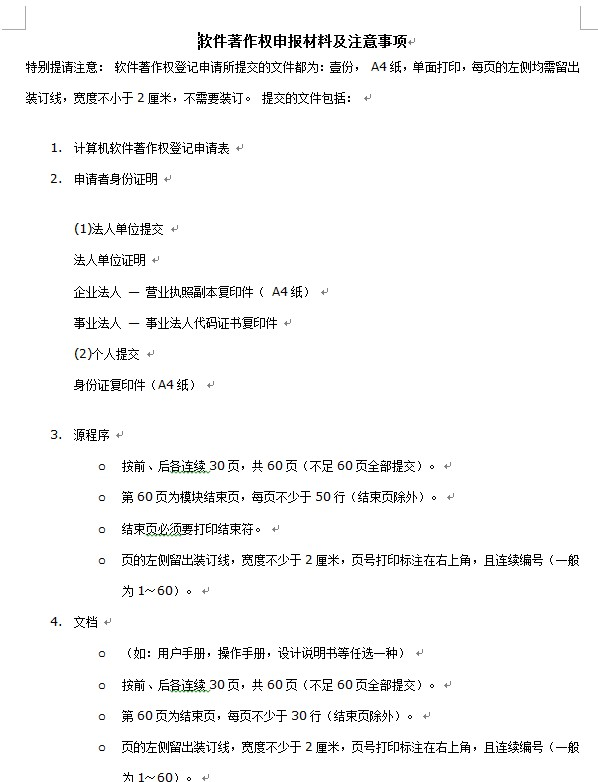

一个认证需要提供这些资料, 给了模板
中科院_贾晓磊(281*****51)20:20:36
我又看了潘老师的笔记,觉着好像是业务用例图
潘加宇(3504847)20:20:48
乱七八糟图

中科院_贾晓磊(281*****51)20:21:10
呜, 潘老师在线了。。
中科院_贾晓磊(281*****51)20:21:34
那个图是一个模板文档给出的
青年小新(475***5)20:22:20
看不出啥逻辑
中科院_贾晓磊(281*****51)20:22:26
我现在需要按照它的格式做一个图, 做成业务用例图可以吗?
潘加宇(3504847)20:22:34
同样的形状,表达不同的东西。例如方框里有"权限管理"(动词,系统的功能),也有"催缴系统"(名词,某系统),甚至还有"红名单"(名词,类?表》)
潘加宇(3504847)20:23:48
画图者没受过训练的,脑子里一团浆糊。大家只要认真把课上的三板斧学会,就可以教他们了
潘加宇(3504847)20:25:00
箭头上既有"账单"(名次,某个数据),也有"清除黑名单"(动词,功能)。。。

中科院_贾晓磊(281*****51)20:26:22
奥,这样啊。。

最早是一个申报流程给出的模板。
老师好,我现在需要做一个, 我做一个业务用例图呢?还是系统用例图更合适?
潘加宇(3504847)20:26:25
@中科院_贾晓磊(281*****51) 20:22:26我现在需要按照它的格式做一个图, 做成业务用例图可以吗?
--应该是:该做什么图就做什么图,把这些以及其他都当成素材。而不是"按照它的格式做一个图, 做成业务用例图"
潘加宇(3504847)20:27:06
用例规约
潘加宇(3504847)20:27:12
需要好好复习
