审批报销申请的用例规约


譯揮 (252***66)12:01:26
用例名 审批报销申请 用例编号 1-4
执行者 科技部领导(主)
前置条件 部门领导公文待办中有报销申请待审批
后置条件 领导同意后,报销数据发送到费用系统,并以公文待办方式通知到项目经理。
涉众利益 (暂略,先看其它有无问题)
基本路径
1、 部门领导【登录】
2、 部门领导查看已复核的报销申请
3、 部门领导输入审批意见
4、 系统记录审批意见
5、 系统请求费用系统保存报销数据(内容详见字段列表)
6、 系统请求公文系统给项目经理发送工作待办(内容详见字段列表)

--- 看看这个用例规约描写,正确吗?
潘加宇(3504847)16:15:53
前置条件 部门领导公文待办中有报销申请待审批
改为
前置条件 存在等待部门领导审批的报销申请。
"公文待办中有"可能不是领域逻辑,而是隐含了系统数据的存储结构或者界面的结构
潘加宇(3504847)16:17:16
后置条件 领导同意后,报销数据发送到费用系统,并以公文待办方式通知到项目经理。
改为
系统已保存审批结果并作相应处理。
潘加宇(3504847)16:21:31
2、 部门领导查看已复核的报销申请
--领导正在泡小蜜还是在看,系统是不知道的。系统能承诺的是:
领导请求查看待处理报销申请
系统反馈待处理报销申请

3、 部门领导输入审批意见
--领导选择报销申请
--系统反馈申请明细
--领导输入审批意见
--不用验证?
4、 系统记录审批意见
5、 系统请求费用系统保存报销数据(内容详见字段列表)
--(内容详见字段列表)不必写。报销数据哪里来的?
6、 系统请求公文系统给项目经理发送工作待办(内容详见字段列表)
--(内容详见字段列表)不必写。工作待办哪里来的?
--7 系统反馈。。。
潘加宇(3504847)16:21:54
涉众利益应该优先考虑
没有涉众利益,需求写出来就是摆设

譯揮 (252***66)17:11:10
谢潘老师的指导和修改。公文待办,已经成为我们公司日常办法的领域语言了,应该可以直接用吧。
潘加宇(3504847)17:17:41
还是把它去掉吧

譯揮 (252***66)17:27:14
领导【登录】
1、 领导请求查看待处理报销申请
2、 系统反馈待处理报销申请
3、 领导选择报销申请
4、 系统反馈申请明细
5、 领导输入审批意见
6、 系统验证审批意见
7、 系统记录审批意见
8、 系统生成财务费用报销数据
9、 系统请求费用系统保存报销数据
10、 系统接收并保存费用系统反馈的费用报销单据编号信息
11、 系统为报销申请生成项目经理工作待办
12、 系统请求公文系统给项目经理发送工作待办
譯揮 (252***66)17:28:28
修改了一下
潘加宇(3504847)17:29:36
10 去掉

譯揮 (252***66)17:30:01
为什么要去掉?
潘加宇(3504847)17:30:22
"接收。。。"已经在请求**系统做某事里面,就像画一个消息过去,不必再画接收返回信息
潘加宇(3504847)17:30:51
如果有来往数据的细节进一步说明,在字段列表里描述

譯揮 (252***66)17:31:35
这其中有往来信息,就是费用系统在收到项目系统给的数据后,要返回一个编号过来。
譯揮 (252***66)17:32:23
是不是这么细的,就不在步骤里反映了。?
譯揮 (252***66)17:33:17

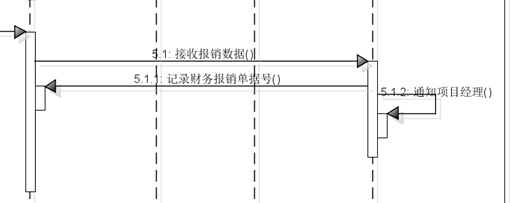

我后来在业务序列图里反映了,因为这个需求特殊就是涉及两个系统的交互
潘加宇(3504847)17:33:40
字段列表里要写的,这是系统边界上和外系统的交互

譯揮 (252***66)17:34:20

潘加宇(3504847)17:34:32
这是不能变的,不能由设计人员掌握的

譯揮 (252***66)17:35:14
在业务序列图和用例步骤里,写清楚不是更好吗
潘加宇(3504847)17:36:27
那说明之前的"记录。。。单据号"用例不存在,只是"审批。。。"的步骤
潘加宇(3504847)17:36:45
把用例图里的"记录。。。单据号"用例删掉

譯揮 (252***66)17:39:09
是。就是说,当涉及两个系统交互时,不必非得要在序列图中反映双向的,而是只要有一向就可以了,双向的交互可以反映在用 例步骤里。是吗
譯揮 (252***66)17:40:11
用例名 提交报销申请 用例编号 1-1
执行者 项目经理(主)
前置条件 无
后置条件 系统已将报销申请保存并做相应处理
涉众利益
基本路径 项目经理【登录】
1、 项目经理请求系统录入报销申请
2、 系统反馈报销申请录入界面
3、 项目经理录入报销申请信息
4、 系统检查报销申请信息
5、 系统保存报销申请信息
6、 系统为报销申请生成组长审核工作待办
7、 系统请求公文系统给组长发送工作待办
8、 系统反馈报销申请已提交
譯揮 (252***66)17:45:38
同样,写了一个项目提交报销申请的步骤
潘加宇(3504847)17:47:08
不是。看是否有独立引发源

譯揮 (252***66)17:49:42
OK
