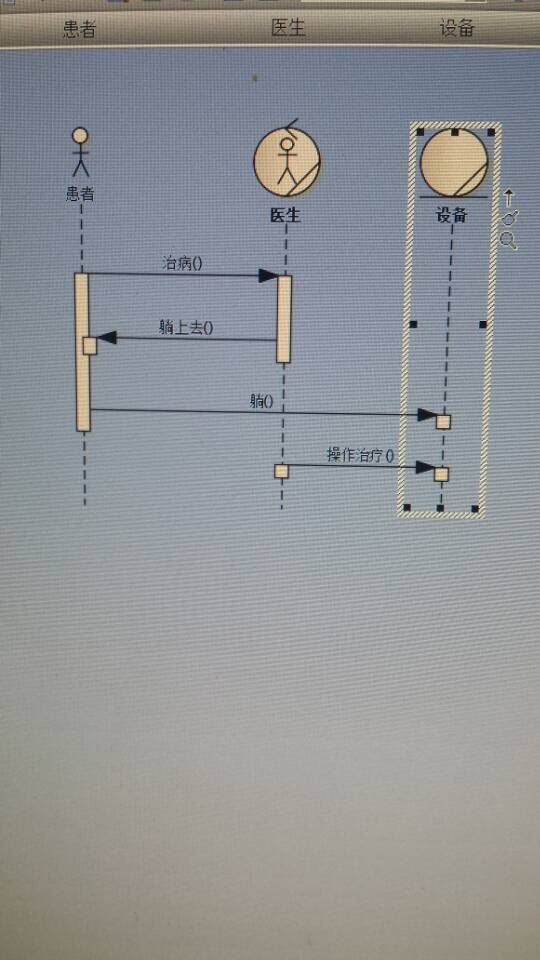

病人做扫描的业务序列图


赵星汉同学(107***53) 16:44:07
仪器看病中与患者的交互如何体现?同求解答。
睡鱼(61***11) 16:48:20

赵星汉同学(107***53) 16:56:07
医生看病的那个图总感觉少点啥啊
赵星汉同学(107***53) 16:57:05
而且应该是在需要的时候医生要求病人躺在设备上
赵星汉同学(107***53) 16:57:11
这一点没体现
睡鱼(61***11) 16:58:08
治疗步骤故意没话全 重点是医生操作 患者参与 算不算交互
潘加宇(3504847) 9:34:41

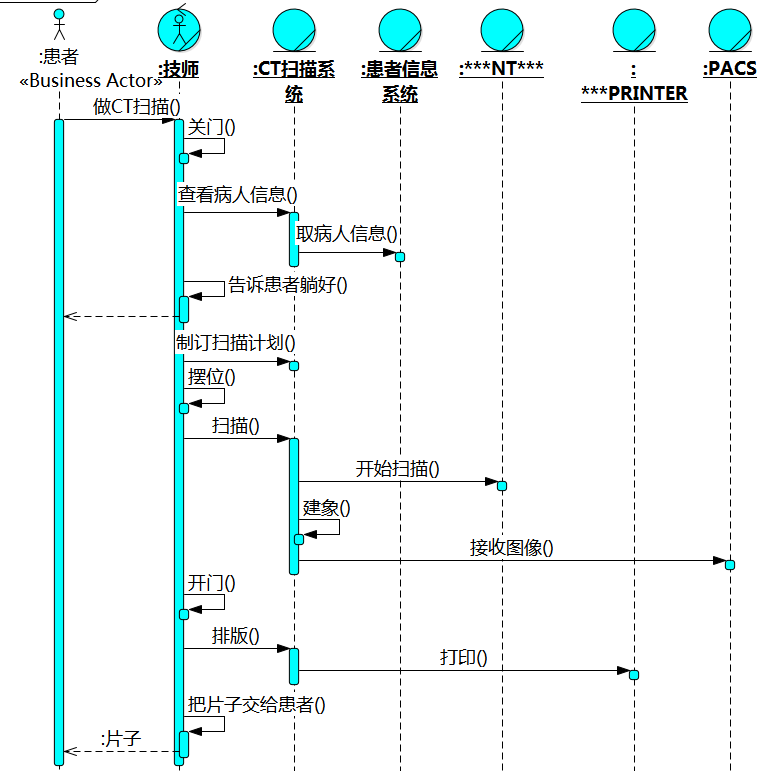

画序列图最重要的是对各自责任的认识,以下是我几年前画的一张图供参考,


潘加宇(3504847) 9:35:54
还可以看看
http://www.umlchina.com/qa/Content/216.htm
