好人一生平安 2019-1-3 11:49

管线机运营系统：待开发系统
YK集团：智能饮水解决方案提供商
管线机：可安装在企业办公室的一种饮水设备，可联网控制
制水机：一种净化水的设备，可为多台管线机输送水
云平台：云智易科技公司开发的一套系统，可与各种硬件设备通讯
安装工人：YK集团的员工，负责去企业办公室安装制水机和管线机
企业：入住工业园区的企业，有为员工提供饮水的需求
企业员工：实际使用管线机饮水的人

企业员工饮水场景：
通过公众号菜单，进入取水页面，页面显示3个按钮，分别为取常温水，
取开水，取热水，员工选择其中一种点击，管线机出相应温度的水，
页面切换为关水按钮，员工点击关水，管线机停止出水，如果员工超过30秒，
没有主动关水，管线机也会自动关水

好人一生平安:

[文件]

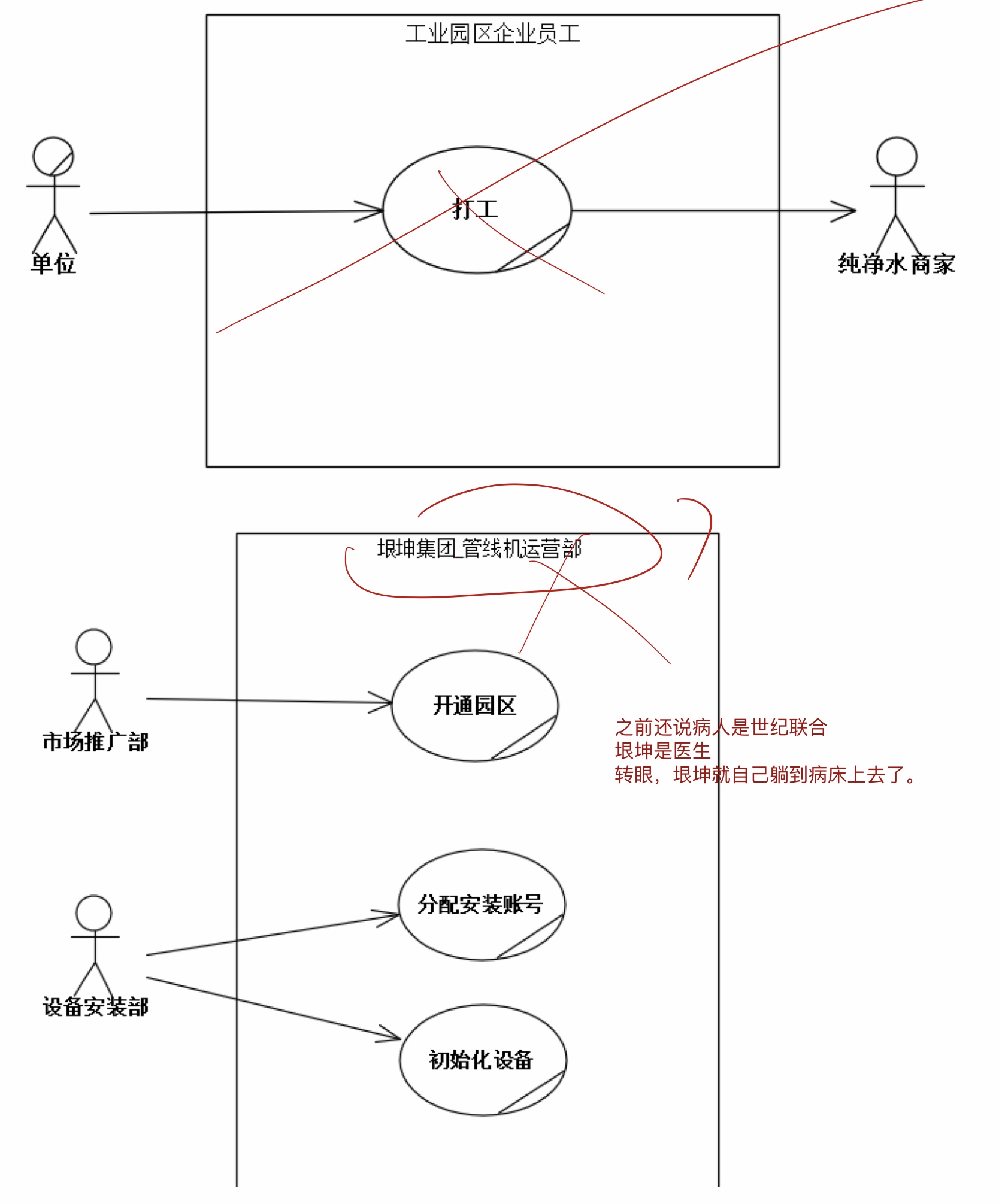

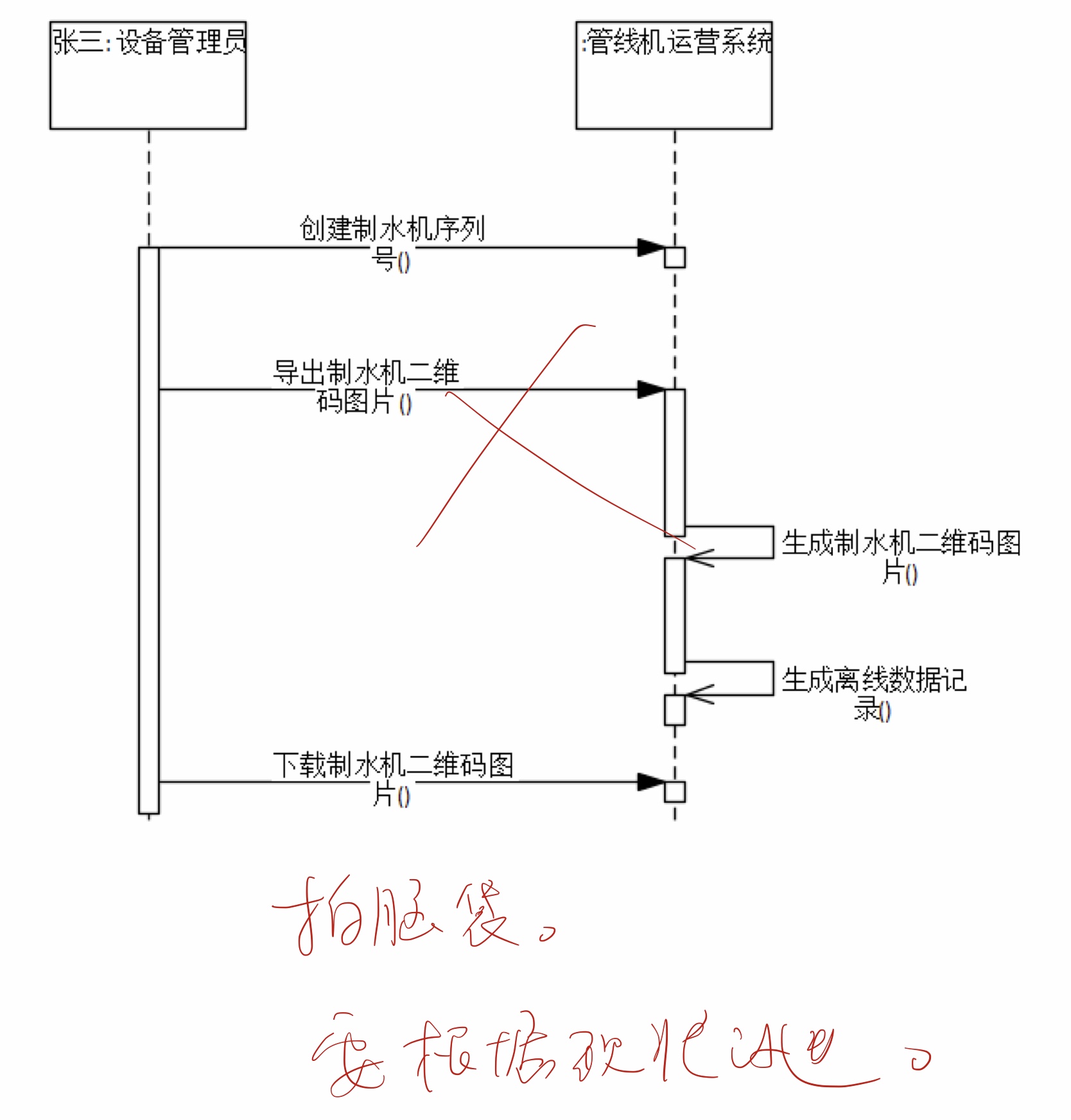

麻烦点评一下 愿景，业务用例，开户_需缴纳押金_需充值序列图，以及系统用例 喝水片段_智能饮水_20190101 以及这个业务序列图

UMLChina潘加宇:

好人一生平安:

这个系统现在是不存在 准备开发的 YK集团第一次开展饮水业务 所以根据现状建模？

UMLChina潘加宇:

复习。

和是不是"准备开发"没关系。你准备做一个，你已经做了一个，你去年找外星人买了一个，你准备找外星人买了一个，你外包给你家的猫做一个，你念个咒语变一个。。。。都不影响。YK集团倒闭了或者从来也没在宇宙中存在过，也不影响

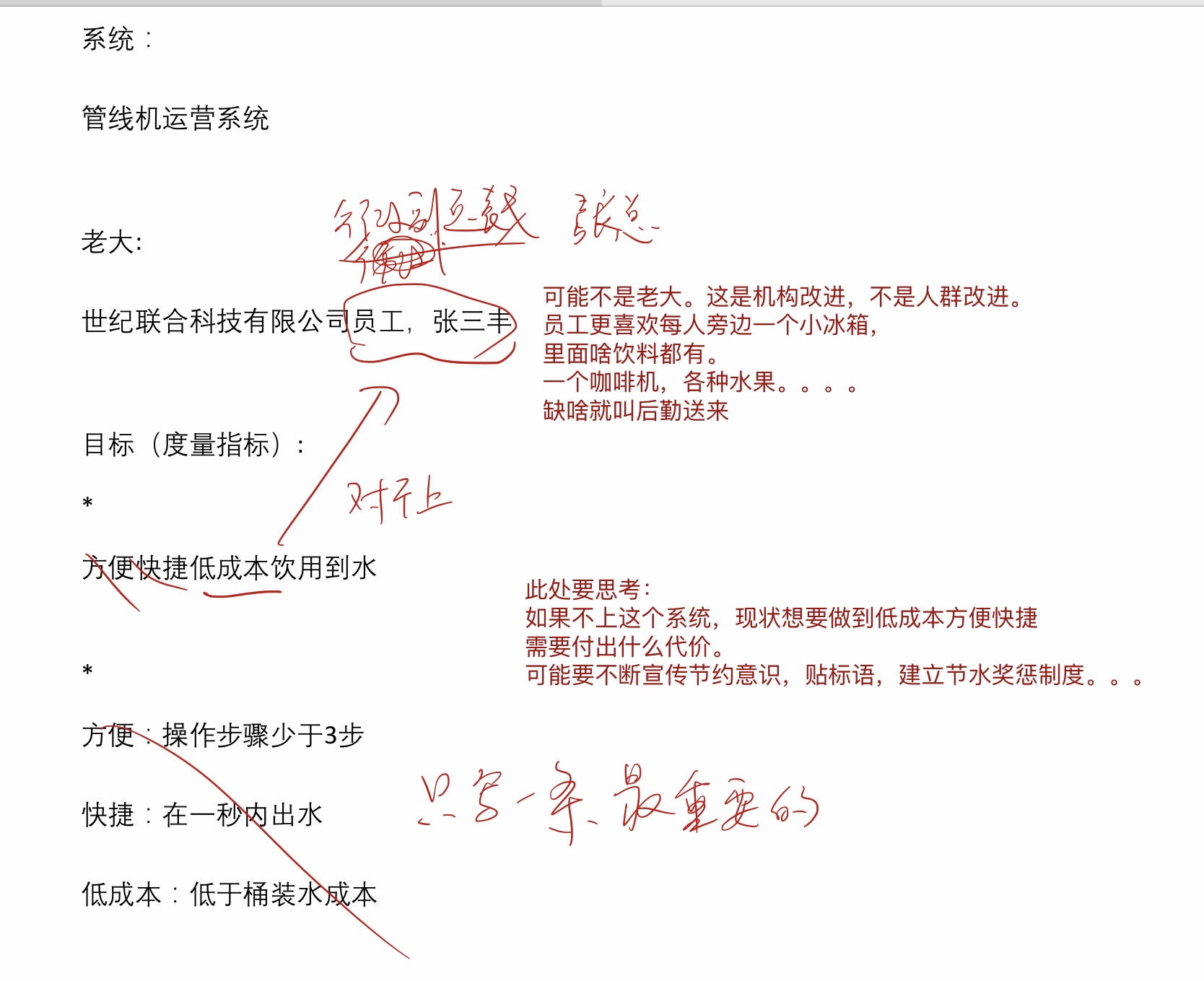

世纪联合公司需要一个什么样的东西，张总才觉得爽？

患者得了病，周围有没有医生给他动手术，对症的药有没有研发出来，研发出来了他买不买得起，关这个病啥事

好人一生平安:

降低员工饮水成本

UMLChina潘加宇:

好好复习第二章，第四章，需要补很多知识点。先不讨论。

4.3 【步骤】现状业务序列图

好人一生平安:

我看《软件方法》 至少都看了3遍了 居然还是这样不入门 醉了

哦 当前园区企业是怎么解决员工饮水的 我确实没有去了解

UMLChina潘加宇:

正常的。要是跨过了门槛，就可以像我这样去指出别人的问题了，加油

能画出来刚才的东西，其实已经超过不少人了。

好人一生平安:

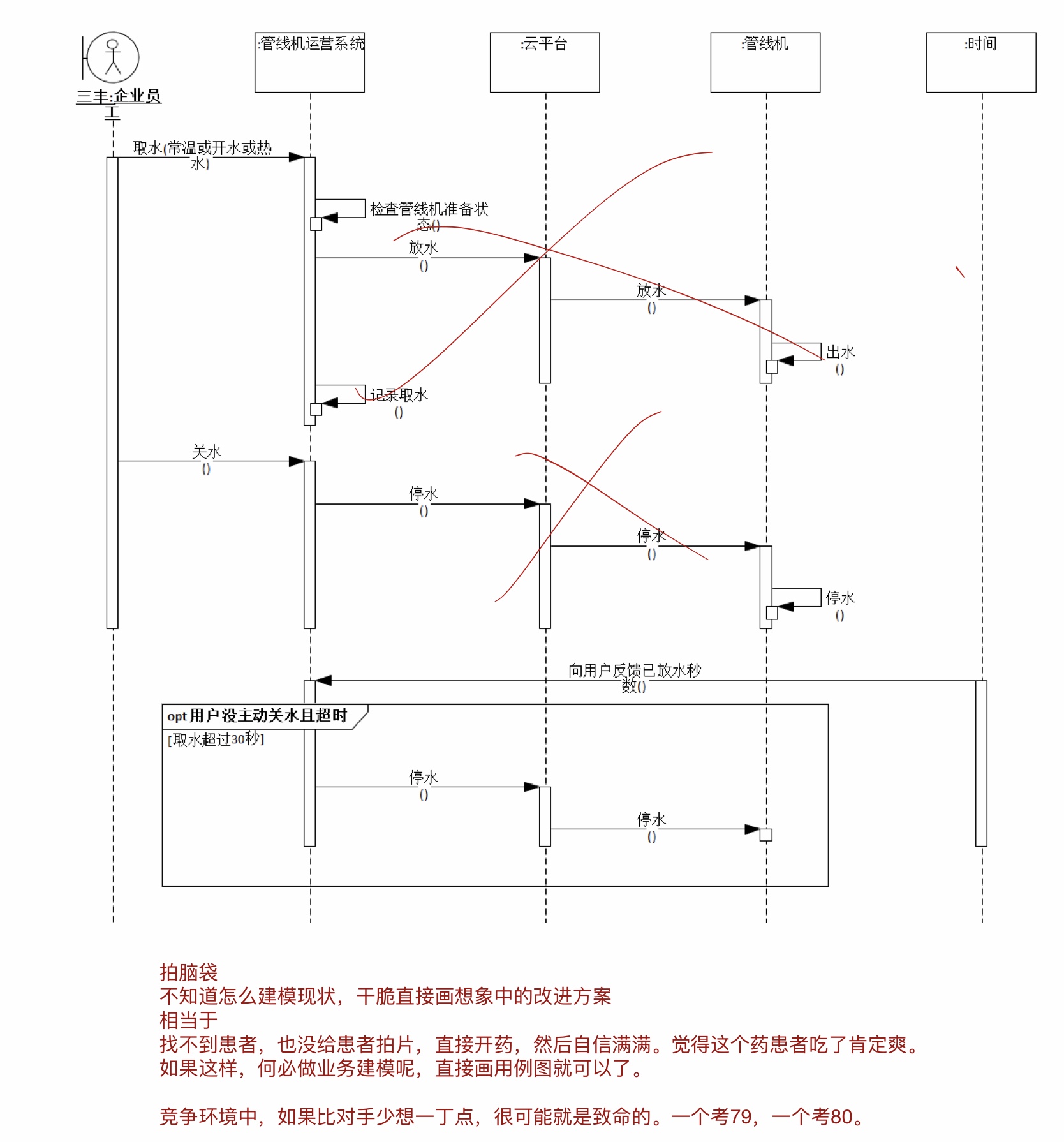

画得这个饮水业务序列图 是根据他们产品经理 介绍的 以后企业员工使用智能饮水方案后 怎么饮水的

UMLChina潘加宇:

那还要复习第七章

好人一生平安:

好人一生平安:

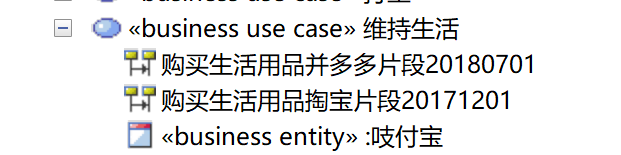

拼多多没出来之前 大家用淘宝购买生活用品

意思是 先把淘宝的业务现状建模？

UMLChina潘加宇:

先再好好复习一下嘛 知识点都写在书里
