业务序列图中执行者的地方是组织还是员工


jiwei 2019-6-19 10:05

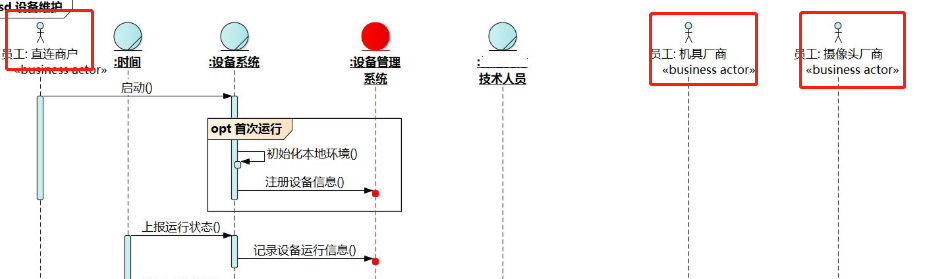

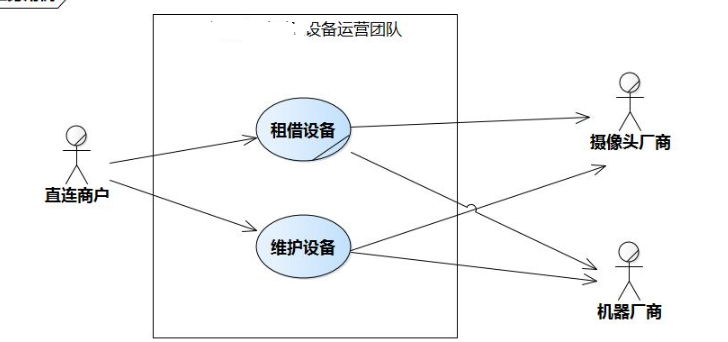

潘老师,假设图中的业务用例是对的。下面的业务序列图中的,红色的画法是否可以,如果不可以,应该怎么画比较合理

UMLChina潘加宇:

不用加"员工"两个字,加了也不对啊。商户、厂商的实例不是员工。

执行者在外面,意思就是我们不再关心它(例如商户)里面的细节,它派头猪来和业务工人或业务实体打交道都可以。

分析工作流的分析序列图也一样。执行者(一个外系统)和边界类(目标系统内部的一个类)交互,其实也是不对等的,对等的是执行者的一个手指和边界类交互。直接上执行者,意思同样是我们不再关心执行者内部的细节,它是用脚趾头来和边界类交互也可以。

jiwei:

那这个执行者写直连商户吗

UMLChina潘加宇:

业务序列图就是直联商户即可。

系统用例图,此时的研究对象已经是是系统级别,如果业务执行者会映射到系统执行者,名称可以写直联商户员工(看实际情况,也未必是员工,也许商户那边派出的零件是电脑系统)。
