2012-12-31 10:45:39 开心果(56381***)

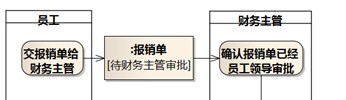

我们在画"山寨版"的流程图的时候，对于
我们画在某个人的职责下面
2012-12-31 10:46:27 开心果(56381***)
看您把它单出来
2012-12-31 10:52:25 潘加宇(3504847)
报销单是传递的对象（数据）
2012-12-31 10:58:46 开心果(56381***)
恩。看来我们画的图，有点儿问题了。
2012-12-31 10:59:16 潘加宇(3504847)
如果方便发上来看看
2012-12-31 11:00:56 潘加宇(3504847)
活动图 处理（节点），数据（边） 序列图 对象（节点），协作（边）
2012-12-31 11:09:26 开心果(56381***)

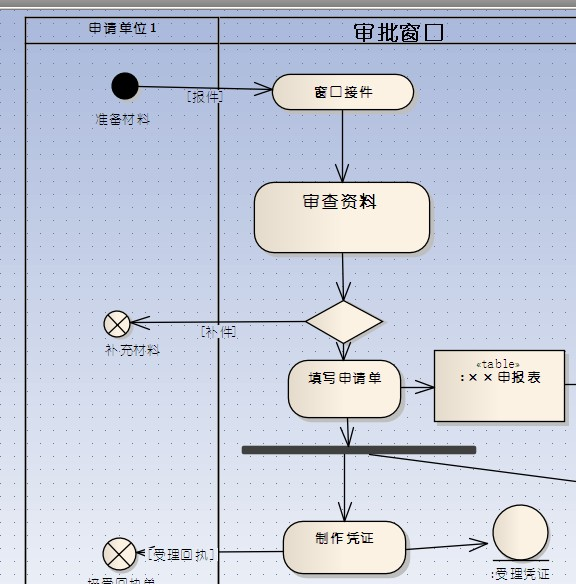

2012-12-31 11:10:56 开心果(56381***)
由于流程比较长，截取部分，麻烦老师讲一下里面需要调整的地方。。
2012-12-31 11:15:07 潘加宇(3504847)
准备材料，报件，是申请单位的活动
2012-12-31 11:15:37 开心果(56381***)
恩。
2012-12-31 11:16:16 开心果(56381***)
活动
2012-12-31 11:16:20 潘加宇(3504847)
【报件】这个符号是条件，不对的，"件"或"资料"是线上传递的对象
2012-12-31 11:16:51 潘加宇(3504847)
可以不出现，如果要显式出现，可以用我刚才说的方式
2012-12-31 11:17:07 北京-高原(4779***)
是不是活动图通常不在转换线上写文字、而放在活动圈中？
2012-12-31 11:17:52 潘加宇(3504847)
"审查资料"出来的分支，如果没有分支的分支，不必加菱形
2012-12-31 11:17:55 开心果(56381***)
哦。
2012-12-31 11:19:00 开心果(56381***)
因为是判定，所以觉得应该加菱形。
2012-12-31 11:19:35 潘加宇(3504847)
条件应该为[需要补件]，[补件]不是条件
2012-12-31 11:20:21 开心果(56381***)
恩。线上显示的应该是条件要求。
2012-12-31 11:20:31 潘加宇(3504847)
应该有完备的条件集，有[需要补件]，就有[不需要补件]或[其他]
2012-12-31 11:21:08 李旗风(287968***)
我觉得搞复杂了
2012-12-31 11:21:26 李旗风(287968***)
把审查材料和菱形合二为一
2012-12-31 11:21:57 李旗风(287968***)
叫材料完整性审查
2012-12-31 11:22:01 潘加宇(3504847)
Table，实体符号不是在这里用的
2012-12-31 11:23:05 北京-高原(4779***)
借此图请教一下，活动图通常不在转换线上写动作文字、而放在活动圈中？活动图的转换线上通常写数据或条件？
2012-12-31 11:24:15 开心果(56381***)
对于table和实体，我是建立在业务对象类里面的。从里面拉出来的。
2012-12-31 11:24:19 李旗风(287968***)
反正我们活动图不在线上写条件
2012-12-31 11:26:37 潘加宇(3504847)
动作就是活动，在线上写做什么？
2012-12-31 11:27:41 北京-高原(4779***)
哦，我平常很少在线上写数据对象，以后试试，应该能少画几个符号吧
2012-12-31 11:28:58 潘加宇(3504847)
既然画了业务对象，应该用业务序列图，否则两个的好处都没有得到
2012-12-31 11:29:23 潘加宇(3504847)
可以不画中间传递的数据，但写动作肯定是不对的
2012-12-31 11:30:27 潘加宇(3504847)
例如，递材料就已经说明了传递的数据是材料，不必再画一个材料在中间
2012-12-31 11:30:58 潘加宇(3504847)

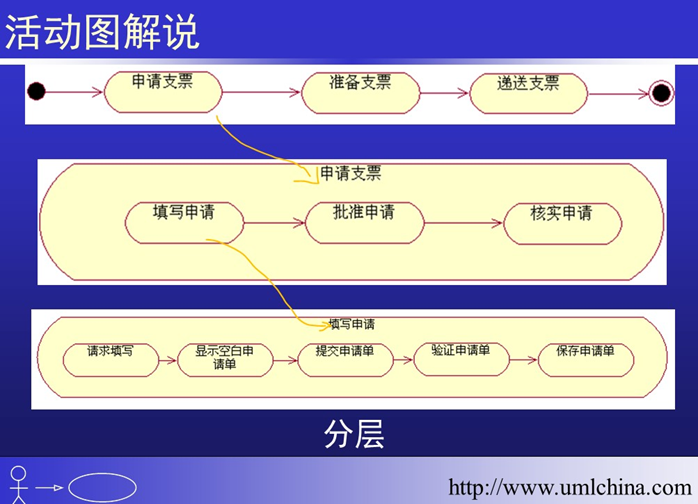

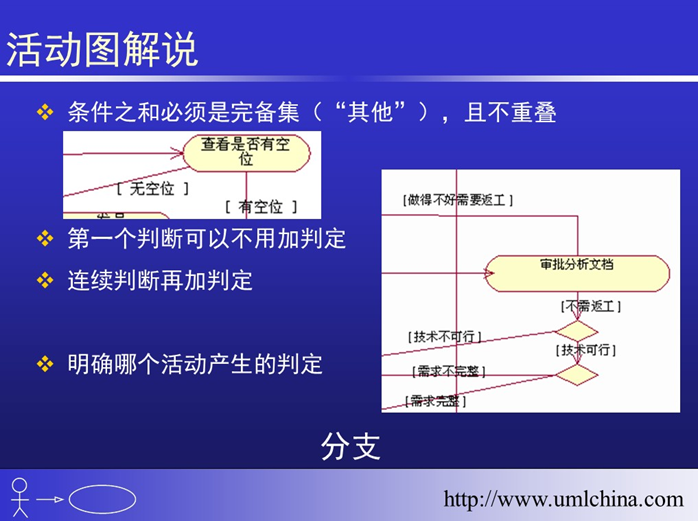

2012-12-31 11:31:26 潘加宇(3504847)

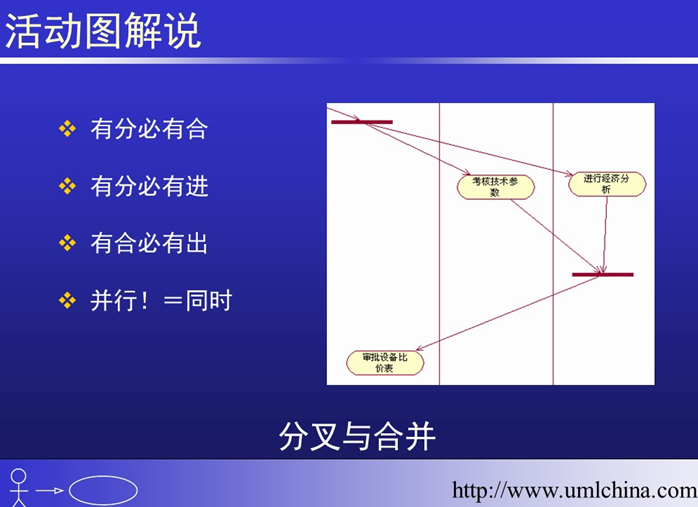

2012-12-31 11:31:55 潘加宇(3504847)
2012-12-31 11:35:37 北京-高原(4779***)
业务序列图表达复杂逻辑很困难，上周就遇到一个问题，想用序列图表达下边这个就很费劲：编辑提交一个选题，其他编辑评分，主任统计分数，如果平均分小于60则打回，否则送交总编审核，审核通过就入库，不通过就退回
2012-12-31 11:38:02 潘加宇(3504847)
你说的这个，这个序列图表达起来没有问题。 对这方面，我在《软件方法》第四章已经阐述
2012-12-31 11:40:57 潘加宇(3504847)
这和编码是一样的。 刚进入结构化编码的时候，开发人员也觉得没有goto语句，很多逻辑无法表达 同样，很多人说自己用面向对象编码，但还是不自觉地在一个操作中堆一大堆代码和嵌套的逻辑
2012-12-31 11:41:56 潘加宇(3504847)
请先阅读《软件方法》第四章的开头部分。
2012-12-31 12:09:34 北京-高原(4779***)
阅读第4章，明白了序列图表达退回逻辑的方法：退回是领导的责任、虚线箭头返回发起者（不用在画结束和线上文字）、可以有多个回退线[表情]
