部门,岗位之间关系的模型

左耳东 2022-2-11 15:57

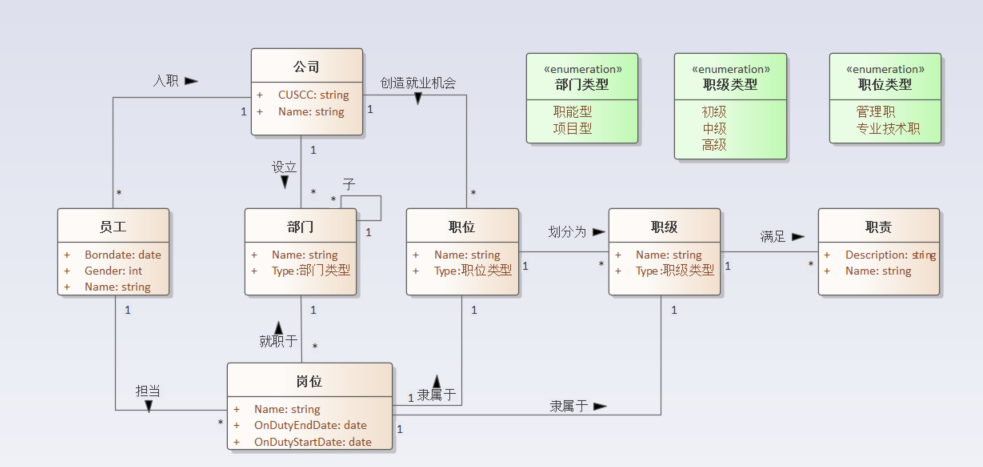

我画了一个人员,部门,岗位之间关系的模型,完整的还没有画完,请大家指正:

业务场景是:

项目完成之后,项目主管需要按照员工的职级,参与项目的时长,担任的职责进行打分,财务需要职级,时长,职责等信息制定计算提成算法,最后和打分结果综合计算出项目奖金。

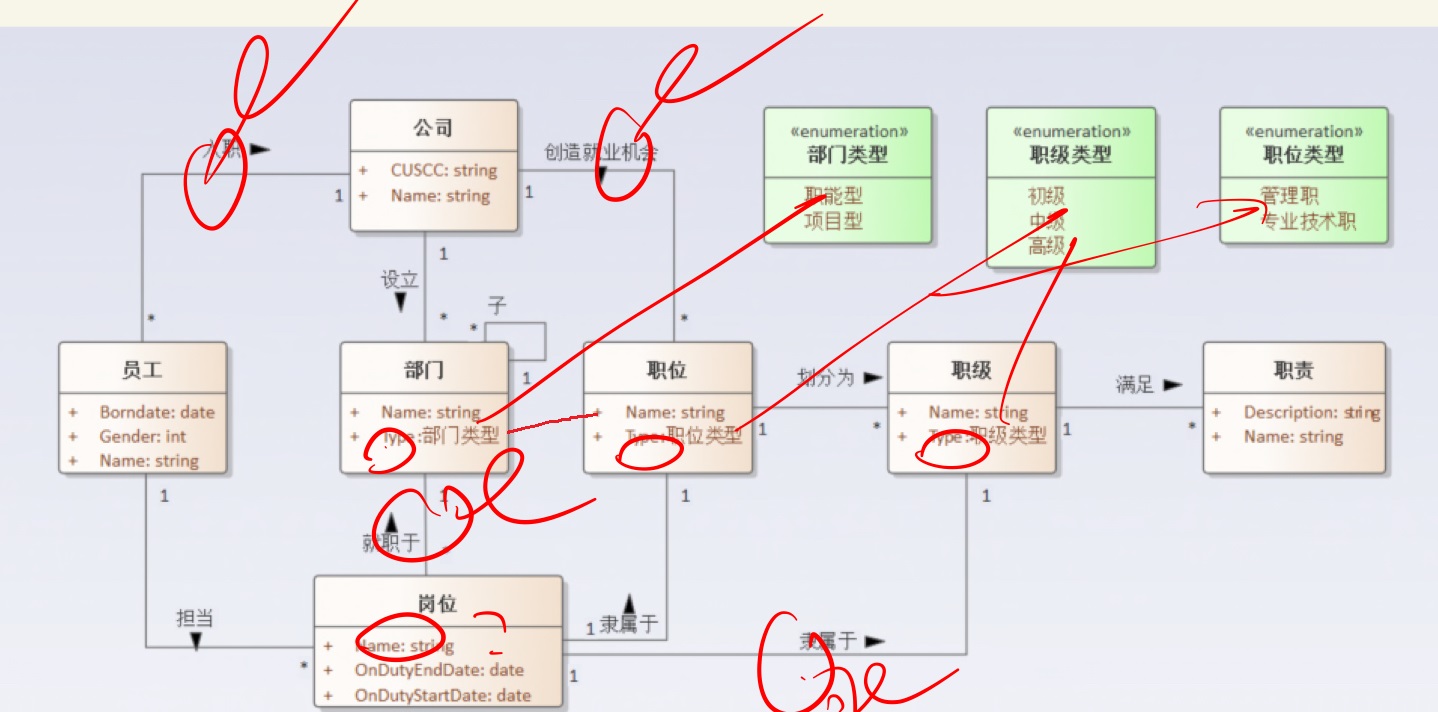

UMLChina潘加宇

(1)删去冗余的关联,例如:员工和公司,公司和职位,岗位和职级

(2)部门和岗位 的关联 改为 部门和职位 的关联

(3)岗位的Name是什么内容?员工的Name和职位的Name已经足够了。

(4)删掉Type,把它们和**类型关联。
