EA画的图如何能够导出成矢量文件

Wesley 2022-4-1 17:26

请教各位一个EA软件的使用问题。我用EA画的图如何能够导出成矢量文件?我的甲方非要把图导到CAD里,输出dwg文件。

UMLChina潘加宇

导成矢量文件的话,这几种都可以:

(1)Ctrl+T,另存为emf,质量较差

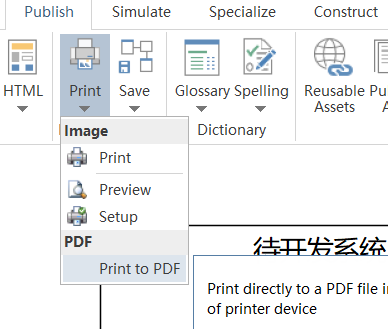

(2)print to pdf 质量好

(3)安装第三方导出插件,例如:https://community.sparxsystems.com/community-resources/706-svg-diagram-export-add-in

先pdf,再转其他就可以,例如pdf转CAD

Wesley 2022-4-1 21:27

潘老师我用print to pdf ,然后用pdf转换dwg成功了
