大凡 2023-4-22 17:41

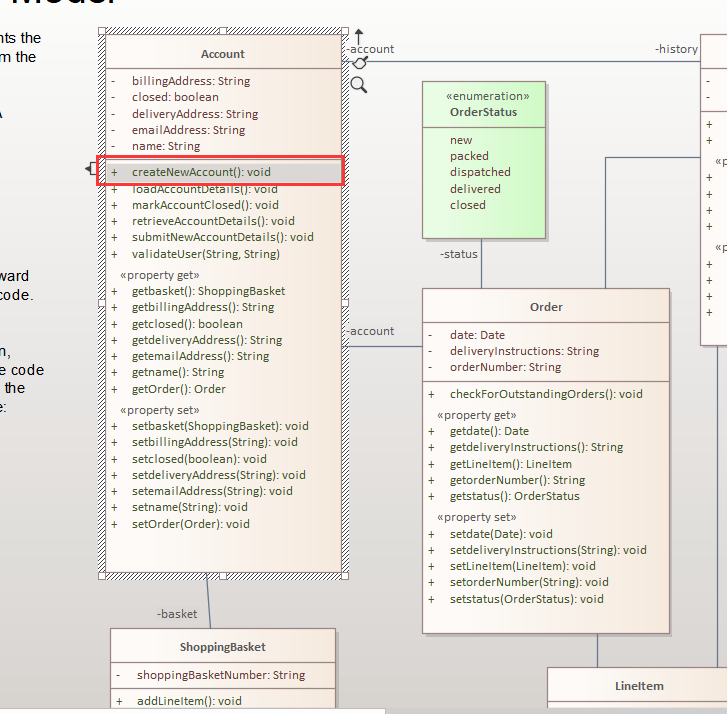

老师请教下，如何给一个CLass Model 的操作，绑定一个活动图？

UMLChina潘加宇

Project Browser中，右击类，Add|Activity|with Activity Diagram，Activity的命名尽量和操作名一样。

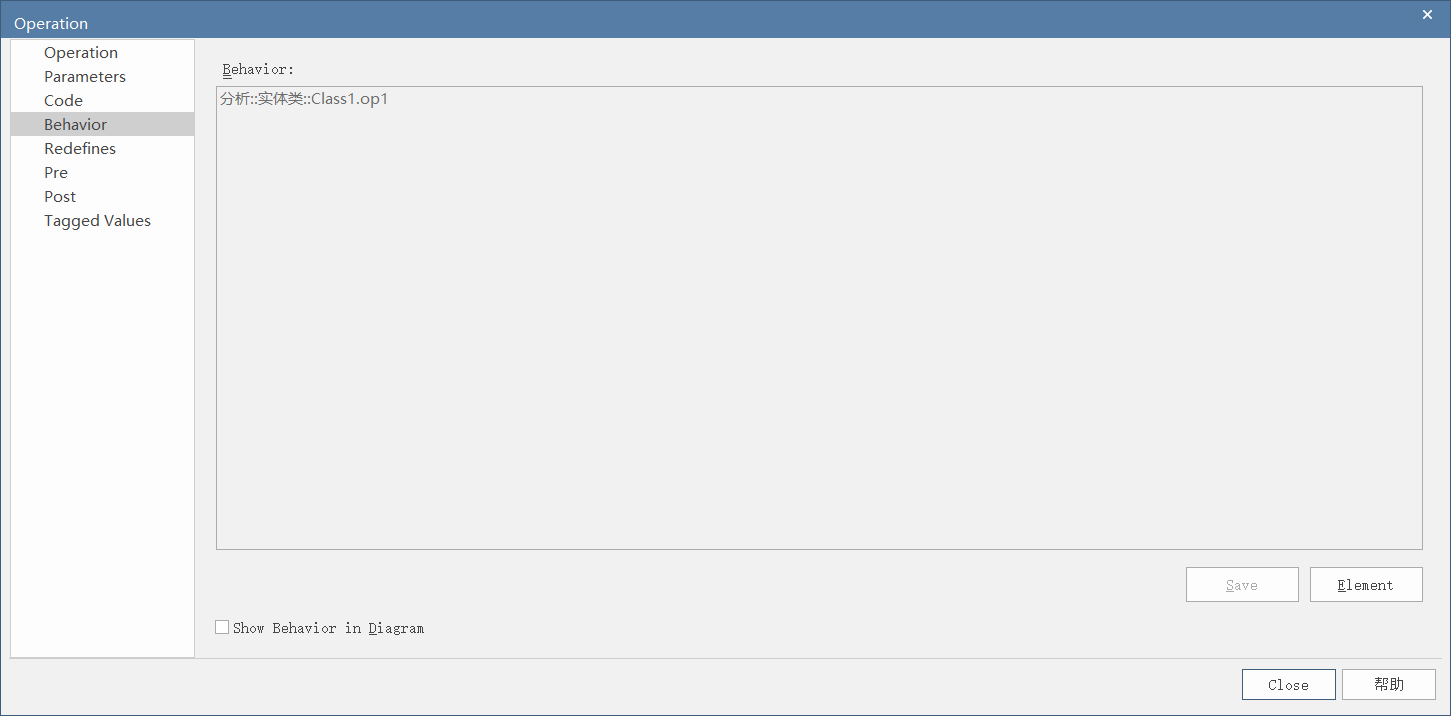

类图中，双击类的操作，在该操作的属性框的Behavior页签，单击Element，绑定刚才定义的活动。

这时操作和活动图就已经绑定了，如果针对该类生成代码，活动图里定义的逻辑应该会出现在该操作的代码内。

---------

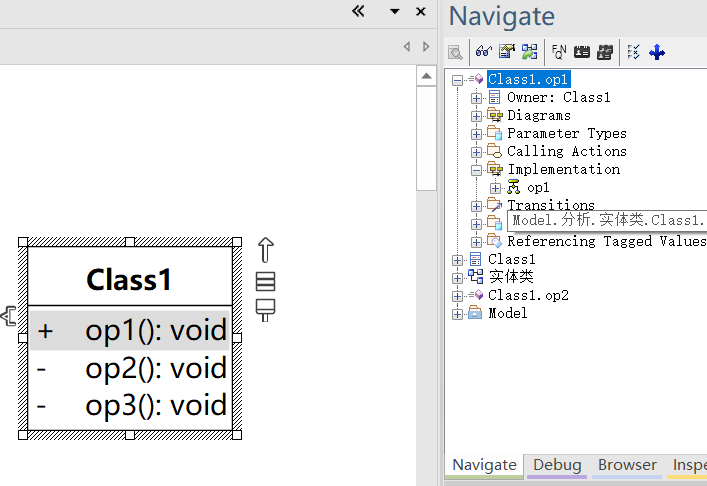

但导航是没有的，例如想双击操作跳到操作绑定的活动图，目前EA应该没有这个功能，需要安装第三方插件，例如EA Navigator。

---
