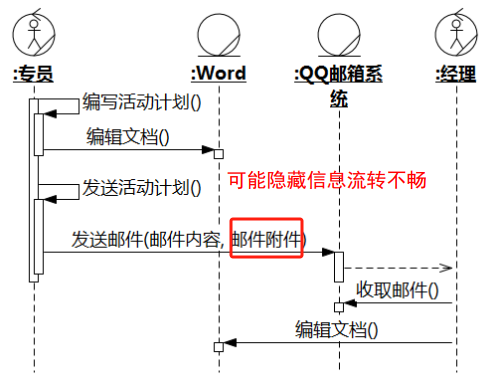

潘老师，这两个画圈的地方对吗？

还有，这里有“邮件附件”，是否可以改为“活动计划”呢？

UMLChina潘加宇

1. 删除好友（不可泡异性号）、删除好友（人妖恐龙号）是对的。

2. 可以改为“活动计划”。

但是，不能把责任改成“删除人妖恐龙号”、“发送活动计划”，这也是自测题考查的重点之一。

***********

背后的道理和编码类似，见下图：

序列图相当于描述系统运行时的“录像”，严格来说，序列图上的参数名称应该是实参的名称，即“不可泡异性号”、“活动计划”。

类图上定义该操作时，QQ这个业务实体可能有一个操作，删除好友（string 号码），当然，也可能“号码”会提炼成一个类，而不是用字符串。

但是，序列图上的参数显示为形参甚至类型，也是可以理解的，原因有：

（1）

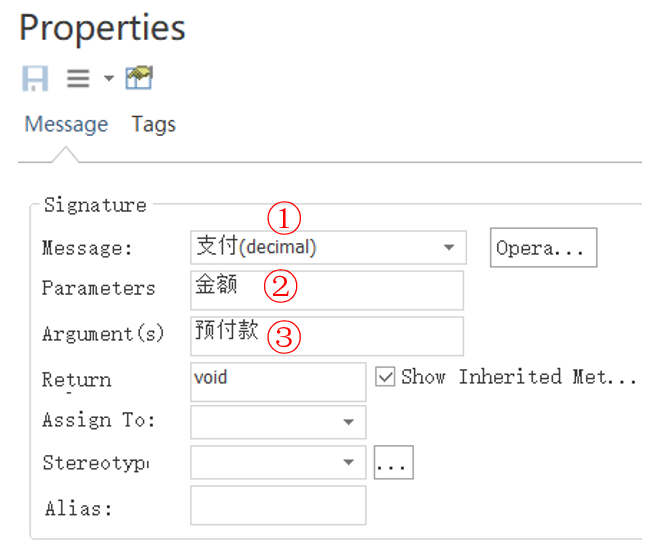

我们画完消息后，如果不是单独给消息和参数命名，而是把它映射到实例的类元的一个已有操作，比如映射到下图这个“支付”操作：

①为类型，②为形参，③为实参。

如果③里面有内容，消息上显示的就是“支付（预付款）”；

如果③里面没有内容，缺省显示①，即“支付（decimal）”；

如果该序列图被设置为显示参数名而不是类型，那就显示②，即“支付（金额）”

（2）

准备画这条消息时，要映射的操作甚至类元都还不存在，画这条消息就是为了推导操作或者类元。

这时，思考是从类元的角度来思考的，消息参数往往会写成形参，即“支付（金额）”，这也是要建立的类元的操作的内容。

---
