Extreme 2024-4-16 12:27

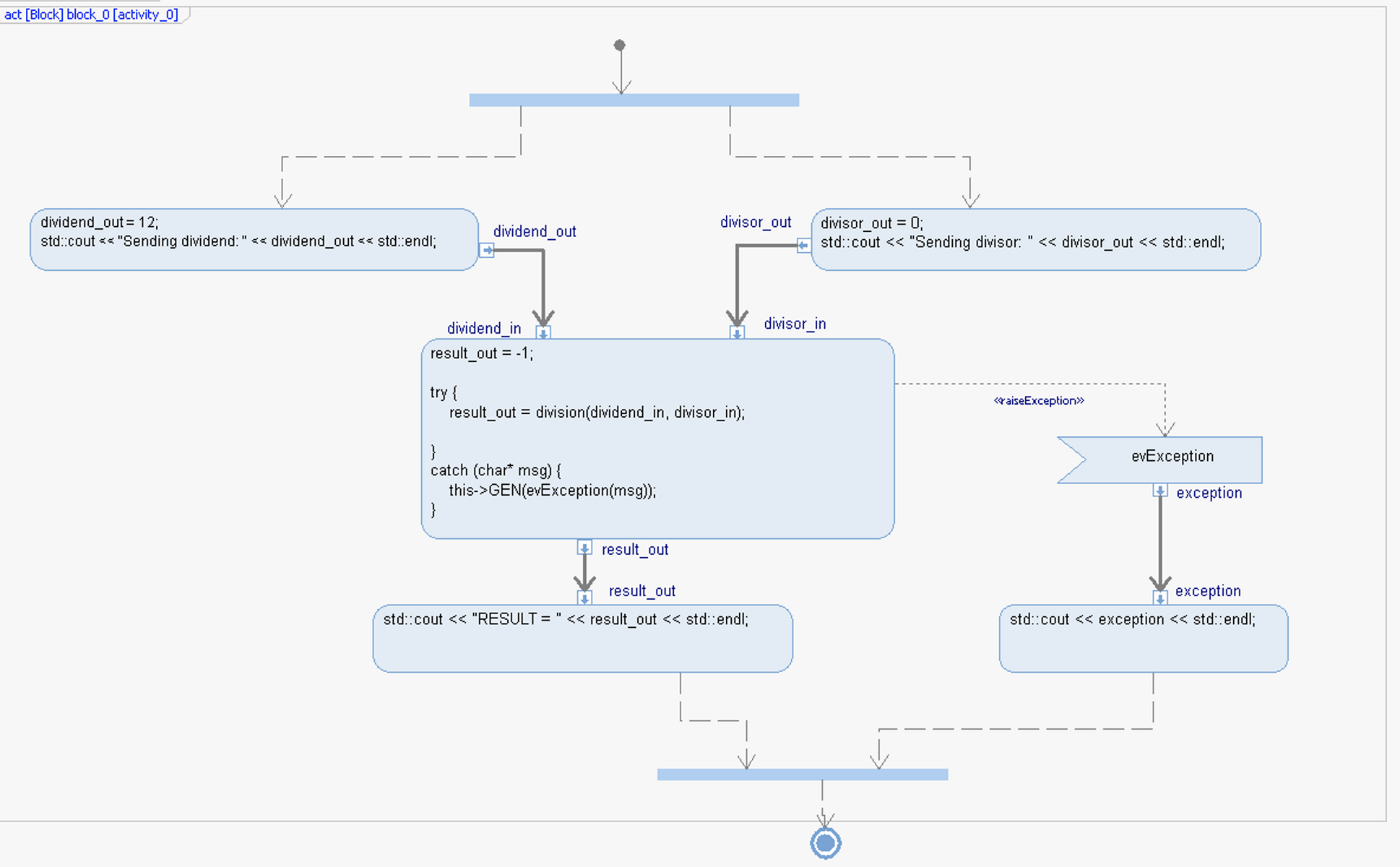

请教老师，活动图用实线和虚线有什么讲究，我在网上看的这个图两种线都有。

UMLChina潘加宇

实线应该是对象流（object flow，有引脚），虚线是控制流（control flow）。

UML和SysML又有不同。

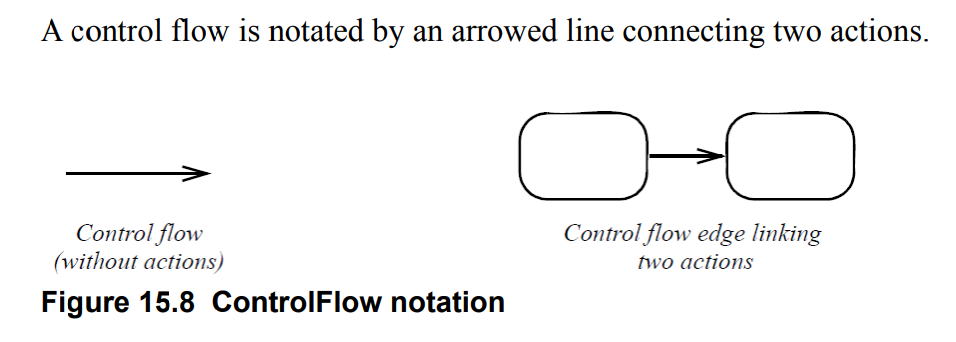

UML2.5.1规范如下：

UML规范里明确规定控制流是实线。

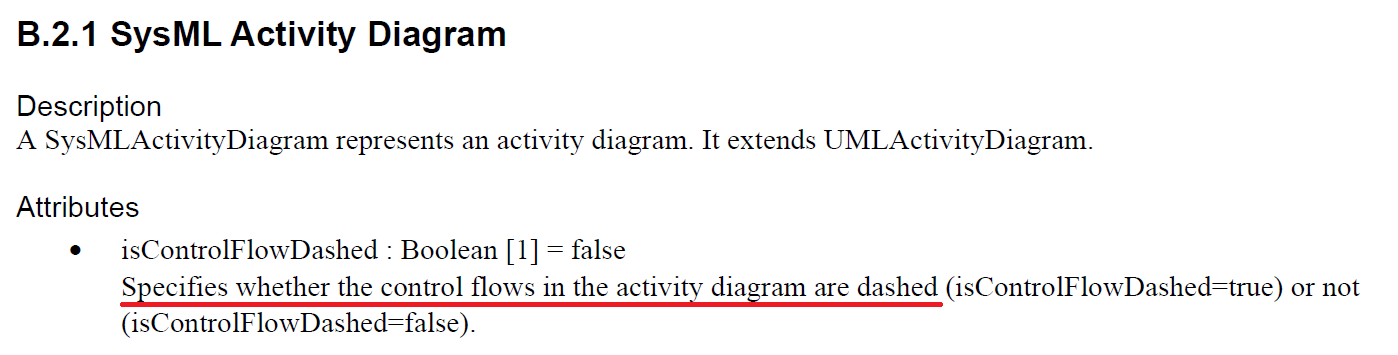

SysML1.6规范如下：

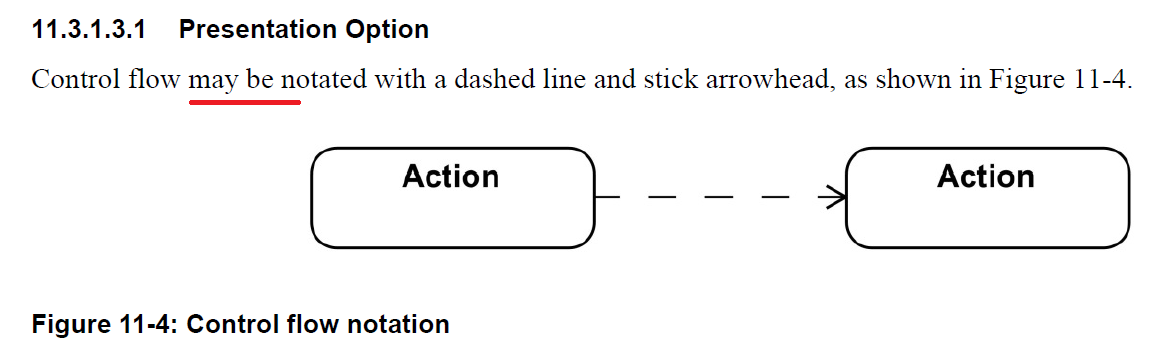

SysML则说可以（may）标记成虚线。

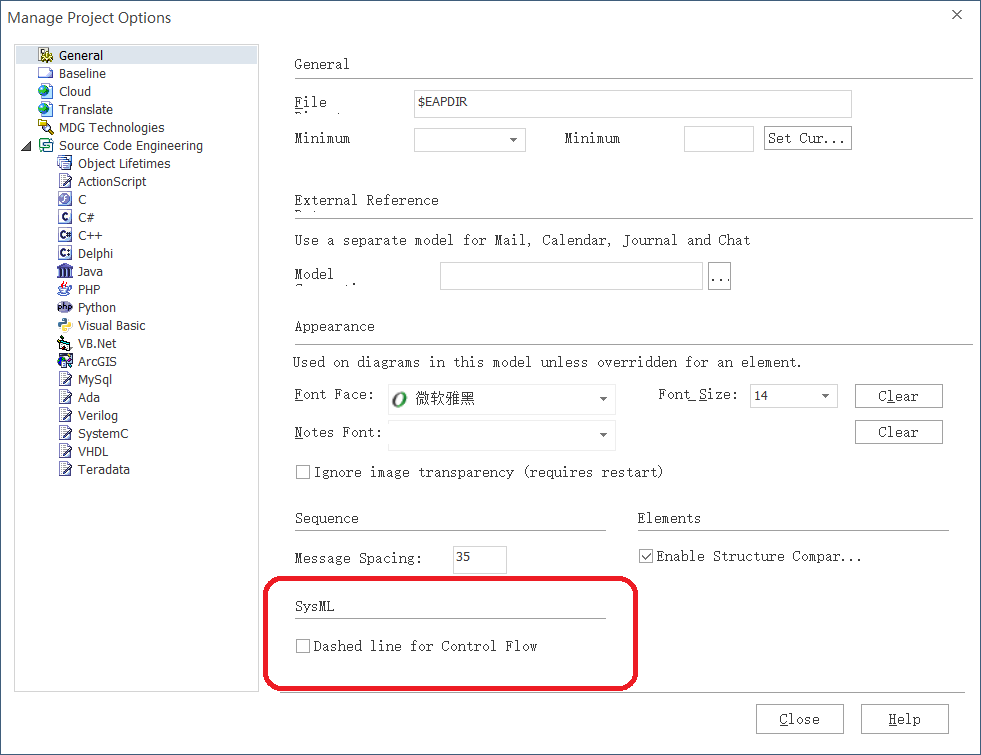

因此，EA里面有个选项（Configure > Model > Options）：

我推荐的做法是：用实线就可以，如果一个流没有对象，那就是控制流，相当于退化的对象流，不需要分开表达。

---
