Jimmy 2024-7-4 15:45

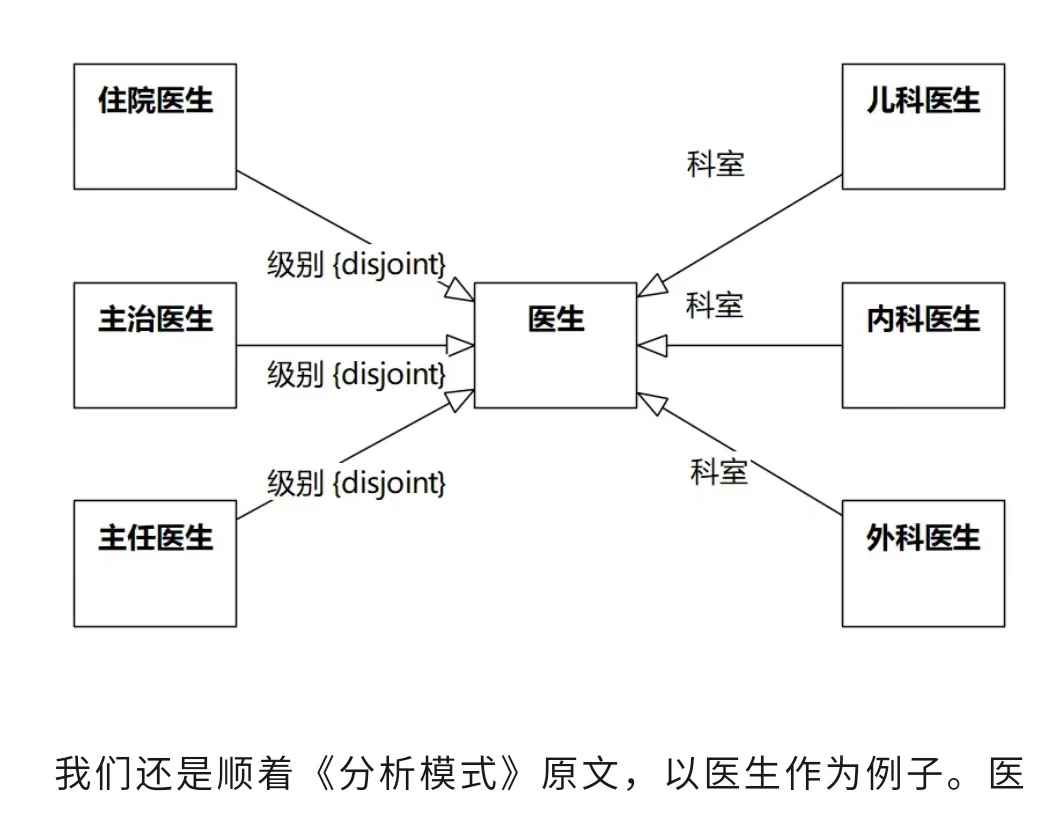

请教老师，这个图的级别disjoint那个地方怎么操作，有专门的选项，还是在某个地方输入文字？

（补充信息：问题中的图来自《分析模式》漫谈08-单继承不是唯一继承）

UMLChina潘加宇

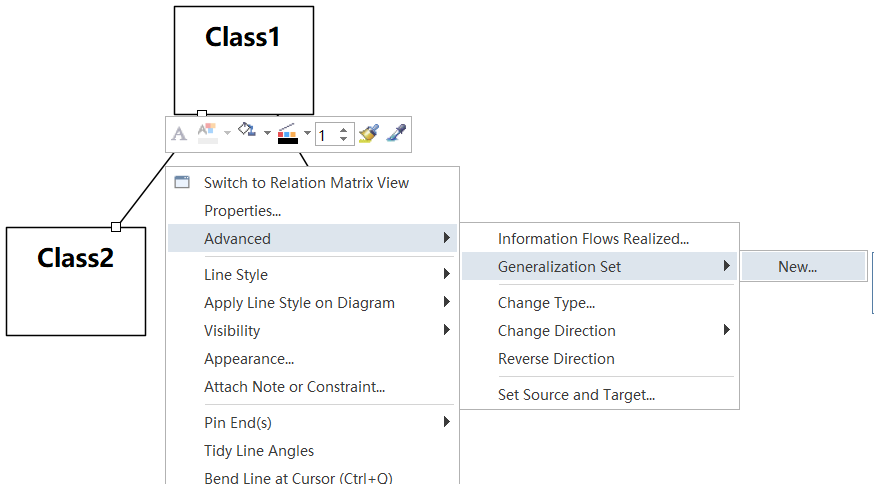

有专门的命令，右击泛化连接线，从快捷菜单选择Advanced | Generalization Set，可以New一个，也可以从现有的选择：

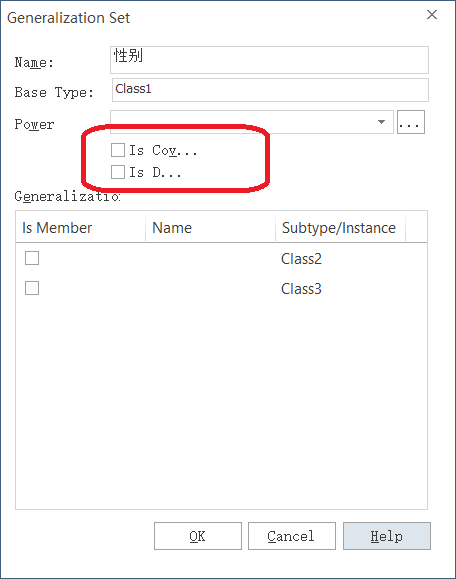

泛化集属性框中有两个没显示完全的checkbox，分别是“Is Covering”和“Is Disjoint”。“Is Covering”意思是满足{complete}约束（子类的并集为全集），“Is Disjoint”的意思是满足{disjoint}约束（子类之间交集为空），选中则在图上出现{disjoint}。

---
