雪松 2025-1-10 14:01

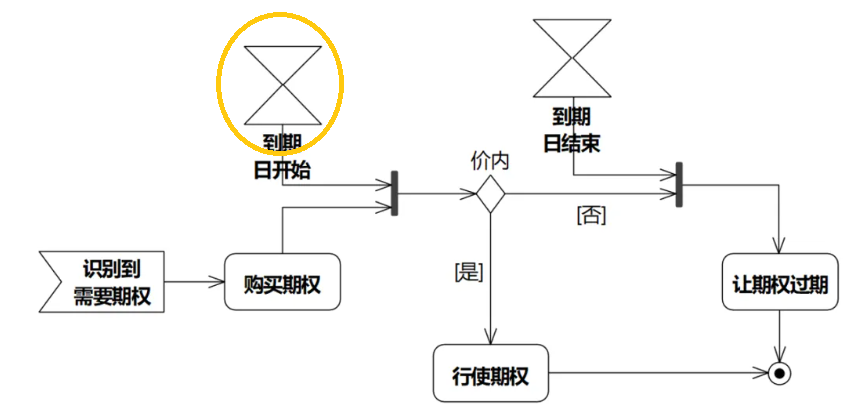

我在EA的工具箱里没有找到这个时间图标，请教老师是怎么操作的，是用自己的图标替换吗？

UMLChina潘加宇

（补注：问题图来自《第10章图10.11-10.15《分析模式》原图和UML图对比》，https://mp.weixin.qq.com/s/pVWaM0HKc7bM3ofiL6jwzQ）

不是自己的图标替换。

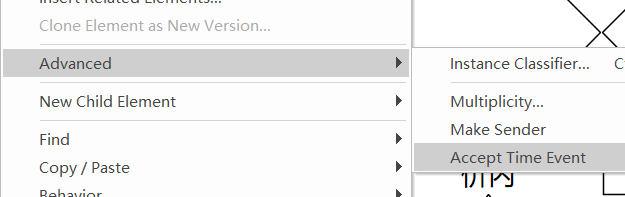

先放一个Receive上去（和左下角的“识别到需要期权”一样的形状），右击该Receive，从快捷菜单选择Advanced|Accept Time Event。

注意，《第10章图10.11-10.15《分析模式》原图和UML图对比》中已经提到：

这个内容不适合用活动图（或原书的事件图）描述，本图尽量用UML“复刻”原书的图，但不代表推荐读者效仿本图或原书的图。

---
