角斗士 (25***386) 2012-05-18 10:34:45
潘老师，我觉得RUP与MDA做管理软件需求分析，用两个文档就可以了：业务流程图、系统用例
角斗士 (25***386) 2012-05-18 10:35:31
其中系统用例大部分通过业务流程图推导出来
潘加宇 (3504847) 2012-05-18 10:35:42
可以的
乐天 (9**582) 2012-05-18 10:38:01
这个业务流程图是什么图？
角斗士 (25***386) 2012-05-18 10:38:44
泳道图+活动图
角斗士 (25***386) 2012-05-18 10:42:23

潘加宇 (3504847) 2012-05-18 10:45:54

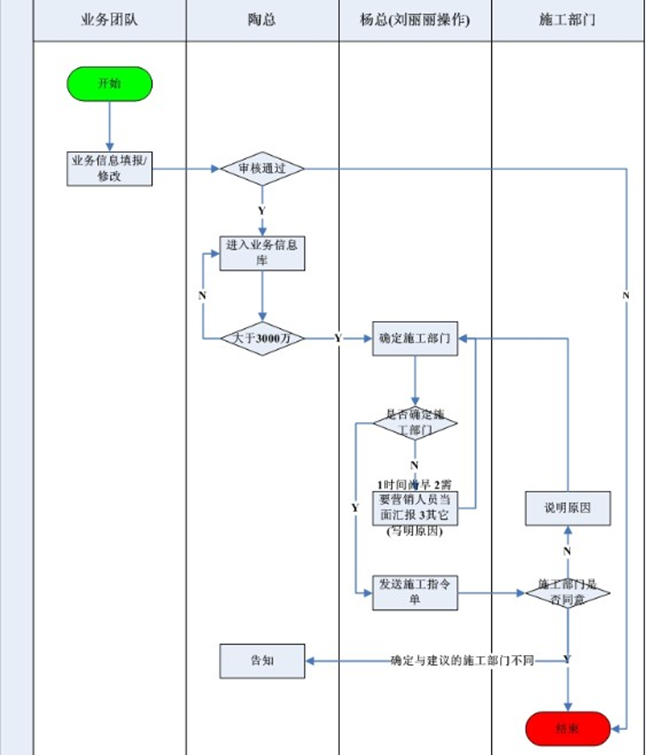

此图存在的问题：
1 陶总"审核"是活动
2 什么叫陶总"进入业务信息库"，他钻到里面去了？
3 大于3000万是那个活动产生的判断结果？
。。。。
先按此修改，下面先不评点
角斗士 (25***386) 2012-05-18 10:54:06

角斗士 (25***386) 2012-05-18 10:56:26

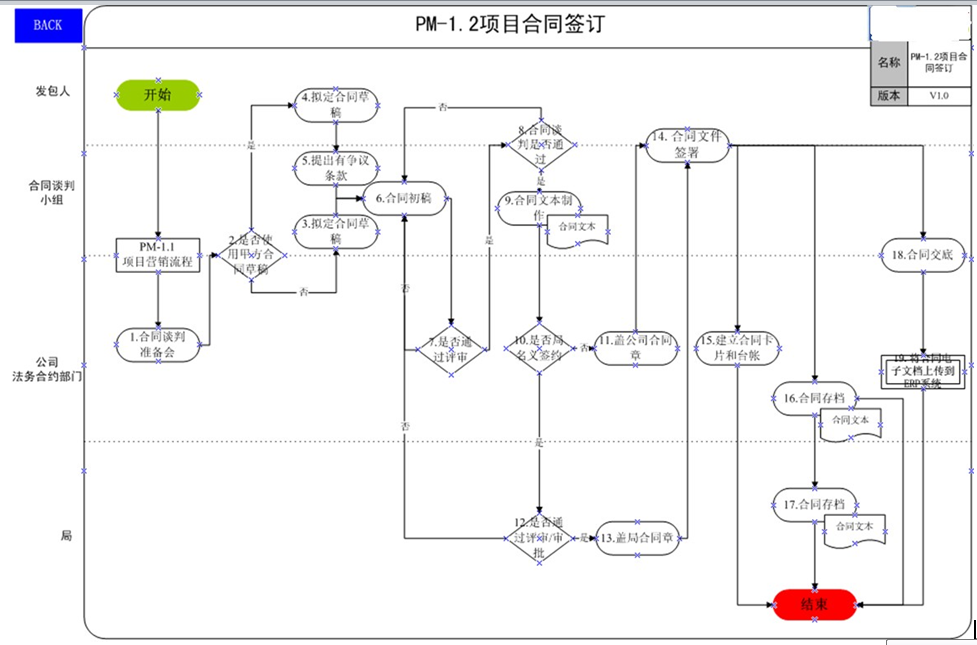

这张呢？
潘加宇 (3504847) 2012-05-18 10:57:10
活动图要素
活动－（条件）（数据）－－活动－－－活动
这个判断条件不是从天上掉下来的，是由某个活动作出的，可以是人脑的决策，也可以是电脑的计算。
潘加宇 (3504847) 2012-05-18 10:57:32
按照这个方式，实事求是把事情说清楚就可以
潘加宇 (3504847) 2012-05-18 10:58:33
另外，如果不是多重判断，不需要添加菱形判定，直接画在离开活动的控制流的警戒条件里面就可以
潘加宇 (3504847) 2012-05-18 10:58:59
多次判断才有必要加菱形
潘加宇 (3504847) 2012-05-18 10:59:22
参见我在《软件方法》中画的活动图
潘加宇 (3504847) 2012-05-21 16:06:27
这个用的是什么工具，可以用专门的工具来画活动图（或业务流程图）
潘加宇 (3504847) 2012-05-21 16:08:48
分支的决策的来源就是作出决策的活动；菱形判断和活动不要放在一个水平线上。
