一个用例的"主执行者"同时又另一个用例的"辅执行者"时,该怎么画


steven620
More options Oct 18 2010, 9:51 am
A:在画用例图时,当一个用例的"主执行者"同时又另一个用例的"辅执行者"时,该怎么画?
B:当两个用例有关系,但不属于"包含"、"扩展"、"泛化",如一个"MeasurementAlarm 用例"会受"SensorTypeRecognize "的影响;具体过程是,当某个通道上的"sensorType"变化后,原来的"Alarm"由于sensorType 不匹配而取消
UMLChina
More options Oct 21 2010, 7:57 pm

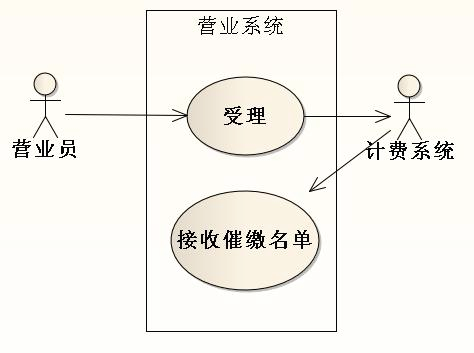

A.照画就是了,见附件。
B.不会的。你先学会写用例文档,把故事讲好,再来考虑这些关系的问题。这个图不知道哪里摘的,很多错误的地方,没有讨论的价值。
