毛伟-擎天科技(235***919)21:52:33
毛伟-擎天科技(235***919)21:53:41

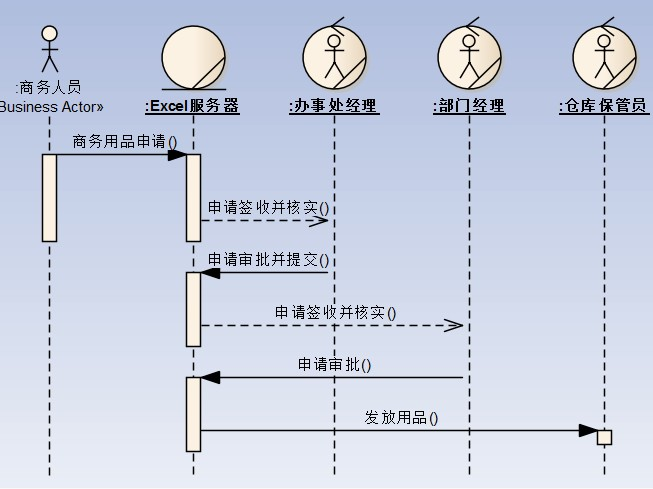

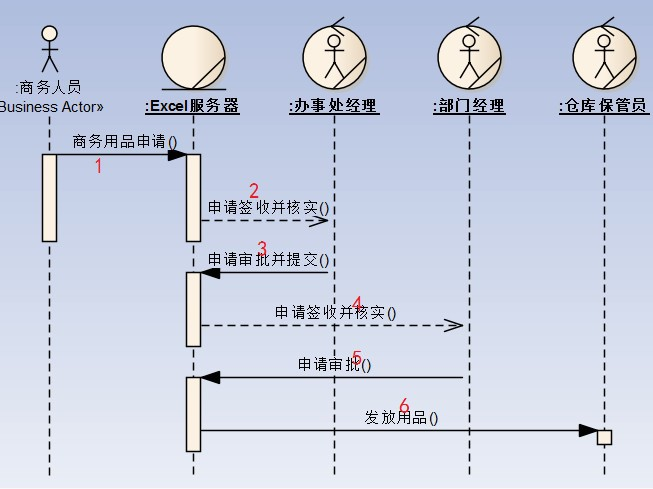

潘老师，请问商品领用审批的序列图画的对么？
毛伟-擎天科技(235***919)21:54:10
毛伟-擎天科技(235***919)21:54:18

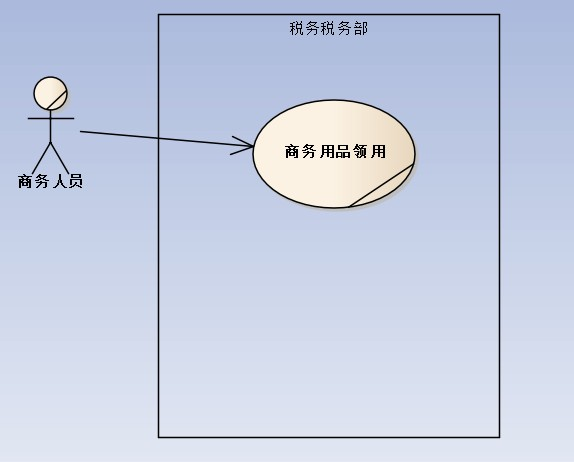

业务用例图如上
王周文(1034***24)21:56:14
不对
毛伟-擎天科技(235***919)21:57:03
为什么？
毛伟-擎天科技(235***919)21:57:07
哪里画错了
王周文(1034***24)21:57:59
王周文(1034***24)21:58:26
1：线上的名称应为"领用商务用品（）"
毛伟-擎天科技(235***919)21:58:47
继续
王周文(1034***24)21:58:59
2：这条线不存在，若存在，应是一个"时间"业务实体，让办事处经理每天定时去看系统
潘加宇(3504847)21:59:11
@毛伟-擎天科技(235***919) Excel服务器 不能 提供 申请商务用品 的服务吧？
潘加宇(3504847)21:59:30
就像Word提供的服务是编辑文档，不能是写标书
王周文(1034***24)21:59:33
3：应为"审批（）"
王周文(1034***24)22:00:23
接潘老师的话，我错了，1应为"录入领用申请（）"
毛伟-擎天科技(235***919)22:00:25
解释下，Excel服务器就是 办公系统，产品名叫Excel服务器
毛伟-擎天科技(235***919)22:01:14
录入领用申请，感觉是传递消息，而不是提供的服务或责任么！
潘加宇(3504847)22:01:32
也就是说'Excel服务器"这个系统的代码里会有"商务用品""领用"等内容？
王周文(1034***24)22:02:03
潘老师答吧，我好像有点误导这毛娃子
毛伟-擎天科技(235***919)22:02:04
界面上有商务领用这样的按钮
潘加宇(3504847)22:02:11
虚线都不对
潘加宇(3504847)22:02:26
界面上有商务领用这样的按钮--OK，那就可以
毛伟-擎天科技(235***919)22:03:16
虚线！
王周文(1034***24)22:03:41
用动宾结构，所有的"申请审批（）"请改为"审批申请单（）"
潘加宇(3504847)22:03:42
故事应该是
商务人员 使用 EXcel 服务器 申请商务用品
Excel服务器 通知办事处经理签收？
毛伟-擎天科技(235***919)22:04:14
对
潘加宇(3504847)22:04:28
还是像王周文说的，经理什么时候想起来了，就去看看
王周文(1034***24)22:04:44
Excel服务器 不会主动去通知 办事处经理签收 的
毛伟-擎天科技(235***919)22:04:54
办事处经理一上班就登录系统，看看有没有自己的待办的活
王周文(1034***24)22:05:08
还是"时间"（一上班）
毛伟-擎天科技(235***919)22:05:15
恩
毛伟-擎天科技(235***919)22:05:29
感觉是要加个时间
王周文(1034***24)22:05:46
不是必须出现的业务实体，可以不画
毛伟-擎天科技(235***919)22:06:03
潘老师，虚线和实现的区别就是实现主动发起，虚线返回消息
毛伟-擎天科技(235***919)22:06:17
写错了，是实线
毛伟-擎天科技(235***919)22:07:48
这里都是画实线么？
毛伟-擎天科技(235***919)22:07:50
还是？
潘加宇(3504847)22:08:01
没什么特定意义，时间不用加的，否则，到处都是"一上班"了
潘加宇(3504847)22:08:35
直接 经理使用EXcel服务器签收 即可
毛伟-擎天科技(235***919)22:08:41
哦，意思是这里都换成实线？
潘加宇(3504847)22:09:10
去掉2和4
王周文(1034***24)22:09:16
所有的虚线都去掉，6那条线的箭头反一下
王周文(1034***24)22:09:38
再把6上面的字改一下
王周文(1034***24)22:11:01
6上面的字改成"变更申请单为已发放状态（）"或相似语义
王周文(1034***24)22:11:44
最好是动宾结构"[我请你]做某事（）"
毛伟-擎天科技(235***919)22:12:56
哪仓库保管员要不要画条线指向商务人员呢，"接收商品"
王周文(1034***24)22:14:00
可以，但不一定要画出（为了故事完整可画）
潘加宇(3504847)22:14:01
@王周文(1034***24) 22:11:01
6上面的字改成"变更申请单为已发放状态（）"或相似语义
最好是动宾结构"[我请你]做某事（）"
--很好。不过"变更状态"是系统内的设计，改为"确认用品已发放"更好
毛伟-擎天科技(235***919)22:15:09
毛伟-擎天科技(235***919)22:15:10

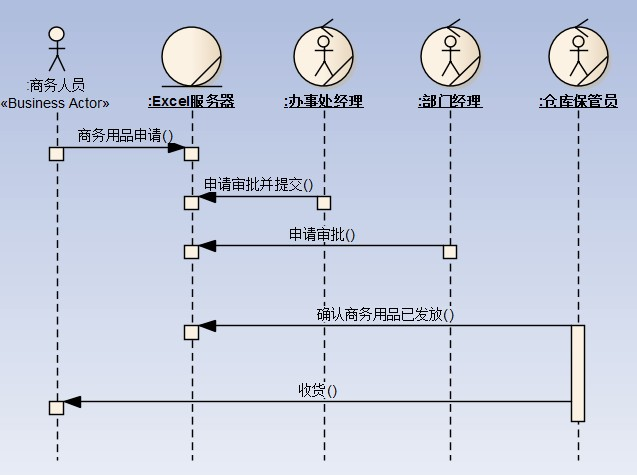

这样对了么？
王周文(1034***24)22:15:45
前三条线词改成动宾即妥
毛伟-擎天科技(235***919)22:16:58
毛伟-擎天科技(235***919)22:16:59

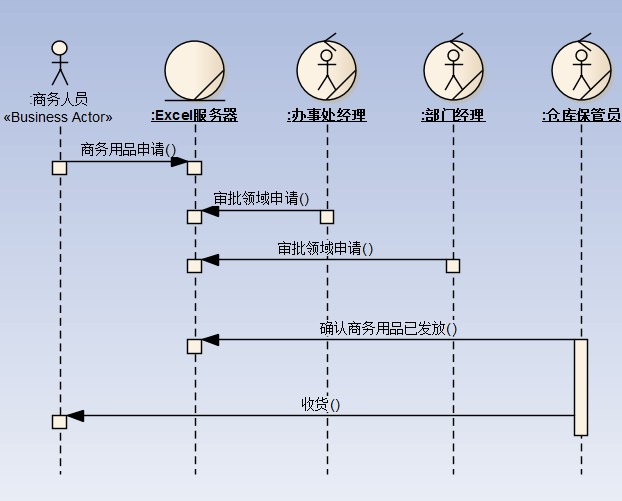

这样呢？
再不疯狂我们就老了(27*****60)22:17:28
。。。
再不疯狂我们就老了(27*****60)22:18:05
洞宾要把动词放在前面
王周文(1034***24)22:18:29
第一条线：提交领用申请单（）
第二条线：审核申请单（）
第三条线：审批申请单（）
再不疯狂我们就老了(27*****60)22:19:04
最后一跳，发放用品吧
毛伟-擎天科技(235***919)22:19:28
最好是动宾结构"[我请你]做某事（）"
王周文(1034***24)22:19:39
"最后一跳，发放用品吧"不对，还应该是"收货（）"
王周文(1034***24)22:19:46
或接收货品（）
毛伟-擎天科技(235***919)22:19:47
我 仓库保管员请 商务人员 收货
毛伟-擎天科技(235***919)22:20:25
毛伟-擎天科技(235***919)22:20:27

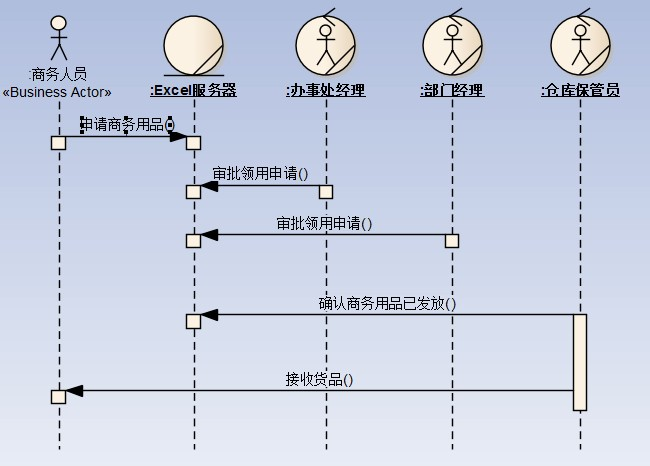

差不多了吧
毛伟-擎天科技(235***919)22:21:27
请问潘老师，在序列图上要表现，分支如何实现呢？
王周文(1034***24)22:21:33
关键是"审批""领用""申请"均可作动词，看起来蛮别扭的
再不疯狂我们就老了(27*****60)22:22:40
商务人员请服务器申请商务用品？
毛伟-擎天科技(235***919)22:23:29
有什么不妥么？非人肉和人肉不都一样么！
潘加宇(3504847)22:25:21
仓库保管员如何得知要发放什么东西
再不疯狂我们就老了(27*****60)22:25:39
潘老师，我请你做某事，可以理解为我要求你做某事，或我强破你做某事吗？
毛伟-擎天科技(235***919)22:25:52
短信或邮件通知的
毛伟-擎天科技(235***919)22:26:12
系统提供的服务啊！
毛伟-擎天科技(235***919)22:26:19
接受申请啊
潘加宇(3504847)22:26:23
@毛伟-擎天科技(235***919) 22:21:27请问潘老师，在序列图上要表现，分支如何实现呢？
--这些课上讲过的，留下的模型里也有，还是要复习啊
再不疯狂我们就老了(27*****60)22:26:47
让人去领用品是不是更合适呢
潘加宇(3504847)22:27:08
@毛伟-擎天科技(235***919) 22:25:52
短信或邮件通知的
系统提供的服务啊！
接受申请啊
--是Excel服务器通知吗，画出来
毛伟-擎天科技(235***919)22:27:30
恩
王周文(1034***24)22:29:12
要画一个邮件服务器 实体，和一个短信网关 实体噢
毛伟-擎天科技(235***919)22:29:28
毛伟-擎天科技(235***919)22:31:12

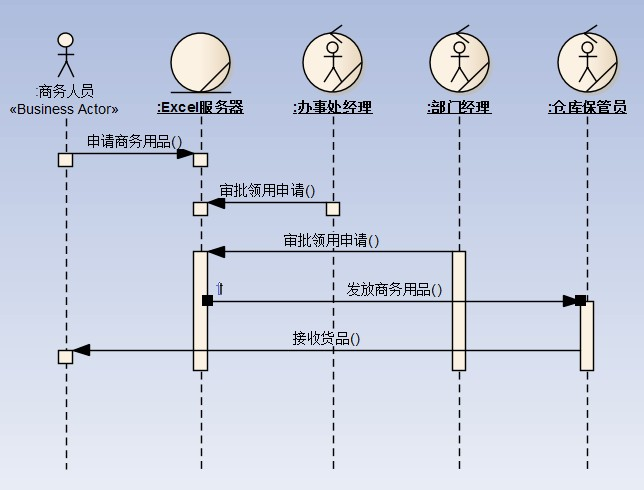

这样对么？
毛伟-擎天科技(235***919)22:33:25
毛伟-擎天科技(235***919)22:33:29

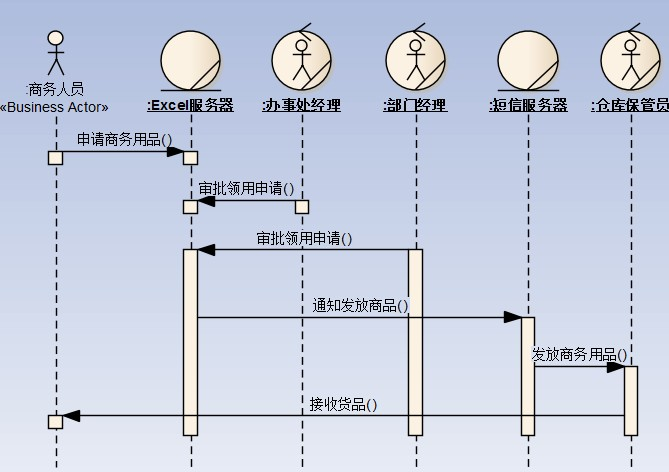

这样？
王周文(1034***24)22:33:44
要多出来业务实体才对，这样不对，或者你认为 短信网关和邮件服务器是你的EXCEL服务器内部的一个东东的话，你上图就是对的了。
王周文(1034***24)22:34:21
"通知发放商品（）"改成"通知仓库管理员（）"
王周文(1034***24)22:34:43
短信到仓库的线改成虚线不加字
毛伟-擎天科技(235***919)22:36:24
@王周文 短信到仓库的线改成虚线不加字，Why?
毛伟-擎天科技(235***919)22:37:13
毛伟-擎天科技(235***919)22:37:15

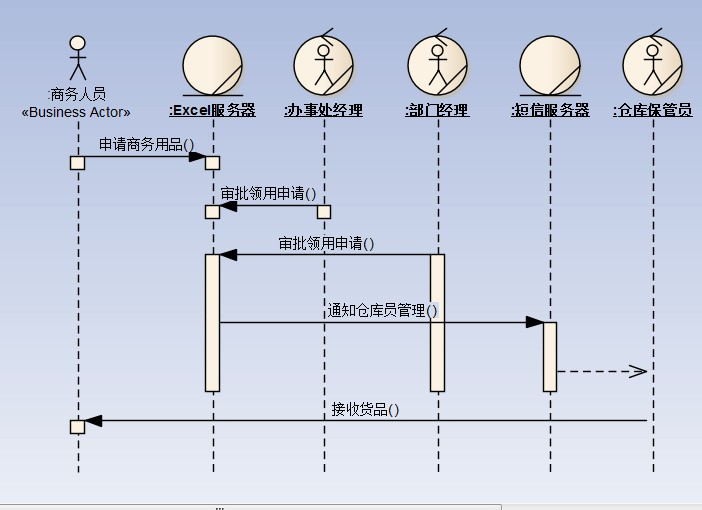

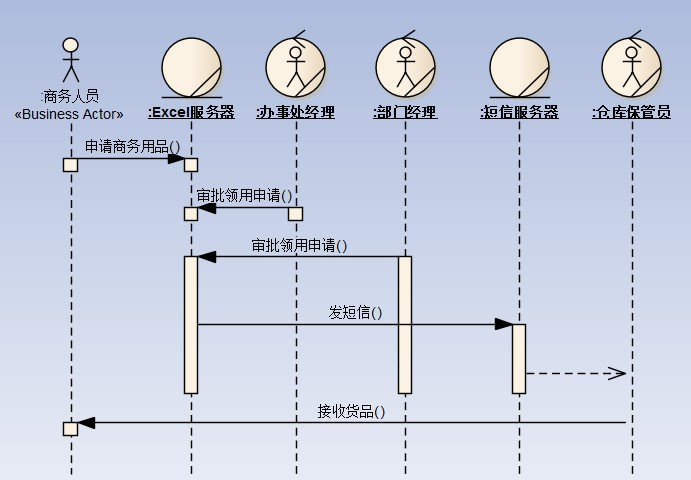

最后
王周文(1034***24)22:38:06
这个"最后"还是潘老师审验盖章吧。
毛伟-擎天科技(235***919)22:39:13
@王周文 短信到仓库的线改成虚线不加字，Why?
王周文(1034***24)22:39:20
"通知仓库管理员（）"还是不合适，应为"发短信（）"
王周文(1034***24)22:40:20
"短信到仓库的线改成虚线不加字，Why?"那只是消息的传递啊。
毛伟-擎天科技(235***919)22:41:05
哦
毛伟-擎天科技(235***919)22:41:12
看来，还是看的不仔细
王周文(1034***24)22:41:19
而且，实际上，可能这个虚线都不一定要画出来
王周文(1034***24)22:41:33
反而扰乱视线。
毛伟-擎天科技(235***919)22:41:41
毛伟-擎天科技(235***919)22:41:59

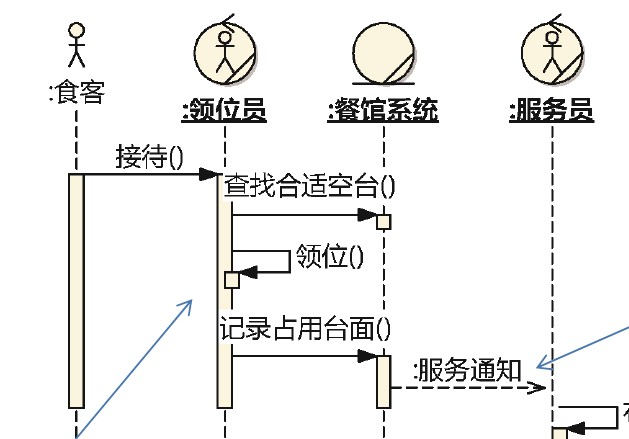

look "服务通知"
潘加宇(3504847)22:43:30
短信服务器 提供的服务 只能是发短信（号码），没有"仓管员"的概念
潘加宇(3504847)22:44:19
虚线可以加字"短信"，但加这两个字没有增加任何信息，不用写
毛伟-擎天科技(235***919)22:47:56
哦！好的
毛伟-擎天科技(235***919)22:48:56
