o(夏 未)o(422***92) 10:39:37
556***42(556***42) 10:44:03
请允许我YY。 确实混乱， 看不明白。 这是个业务建模图吗？
o(夏 未)o(422***92) 10:44:19
对 改进前的
556***42(556***42) 10:44:32
这个上面包含了多个不同的业务用例的
o(夏 未)o(422***92) 10:44:55
这个是一个组织
o(夏 未)o(422***92) 10:45:16
业务用例就是用户通过组织订购数据
散步的猪(33***211) 10:46:17
业务执行者：用户，找具体点要好些
o(夏 未)o(422***92) 10:47:00
消息这一块很不解
o(夏 未)o(422***92) 10:47:43
必须画出责任分配
o(夏 未)o(422***92) 10:47:52

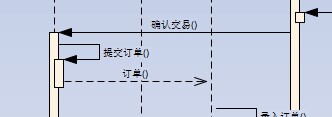

比如一个提交动作
o(夏 未)o(422***92) 10:48:29

o(夏 未)o(422***92) 10:48:47
直接这么画不是更简练吗
556***42(556***42) 10:51:17
含义不一样了，原来的图那样画，估计表达是批任务后台处理的。
556***42(556***42) 10:52:04
在结合人工的确认操做
o(夏 未)o(422***92) 10:53:01
所以还是按之前那样画吗?表达出每个业务工人的责任
散步的猪(33***211) 10:53:06
消息是表示责任和目的的，命名消息，应该多问问这样能准确说明其目的吗
556***42(556***42) 10:53:57
个人觉得，在那两个虚线上加上名称表达下就清楚了

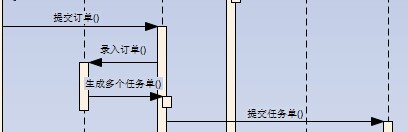

o(夏 未)o(422***92) 10:54:34

o(夏 未)o(422***92) 10:54:58
虚线上写明数据流
556***42(556***42) 10:55:12
也可以加上个特殊的对象"时钟"
o(夏 未)o(422***92) 10:55:29
这样画能表明责任归于哪个对象
556***42(556***42) 10:55:44
我记得潘老师的课中是讲过对于批任务这样的业务的
556***42(556***42) 10:55:50
你自己找课件看看吧
o(夏 未)o(422***92) 10:56:24
对 算是一个多人工参与的数据处理过程
o(夏 未)o(422***92) 10:57:15
恩 谢谢你 我再找找问题
556***42(556***42) 11:01:57
加入时钟的话，时钟只是发起方， 一个为获取订单， 一个为录入订单，责任主体并不会发生变化
o(夏 未)o(422***92) 11:02:22

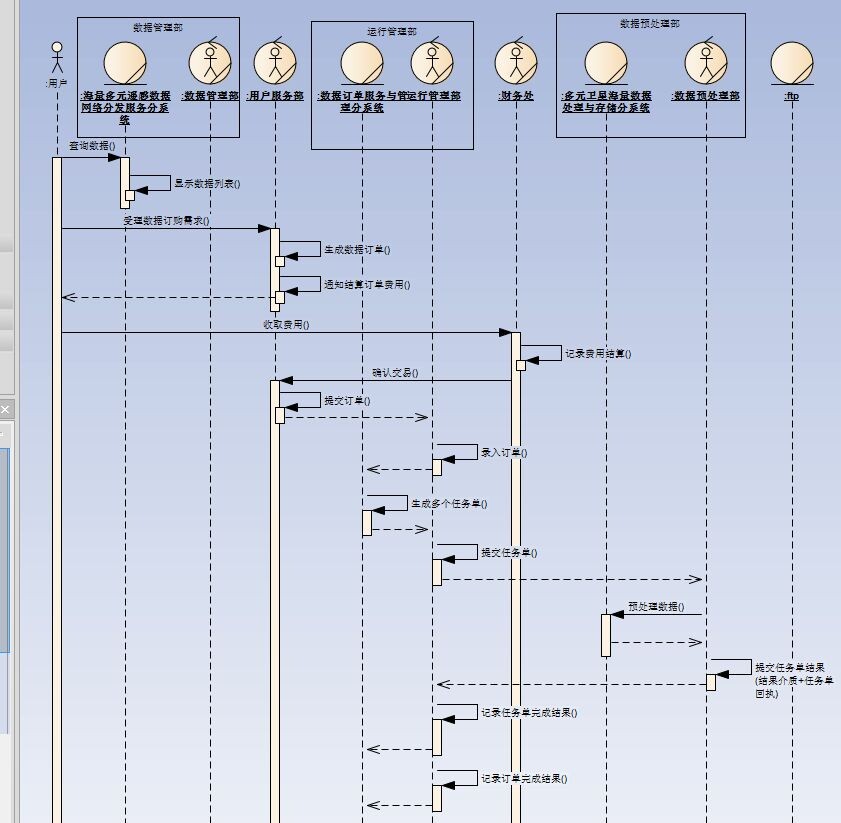

这是改进前业务序列图
o(夏 未)o(422***92) 11:02:32
都是人工直接发起的
潘加宇(3504847) 10:16:20
用户服务部是个业务工人，怎么"生成数据订单"，"提交订单"？把相互间写作的目标说清楚，而不是我提交给你，你提交给我
潘加宇(3504847) 10:16:29
把相互间协作的目标说清楚，而不是我提交给你，你提交给我
o(夏 未)o(422***92) 10:17:20
潘老师 原始业务是用户服务部自己填纸质订单
o(夏 未)o(422***92) 10:17:39
这是一个原始业务的描述，大多是人肉系统
o(夏 未)o(422***92) 10:19:14
我想把改进前和改进后的业务序列图发给您看一下
潘加宇(3504847) 10:19:21
那就写"填写订单"，不要说"生成"
