李白《月下独酌-花间一壶酒》的UML建模

潘加宇

中秋节前，我发布了一个广告，请大家用UML建模方法剖析李白的作品《月下独酌-花间一壶酒》，仅有两位同学交来作品，所以这两位同学都将获得清华大学出版社出版的图书一本。

诗的内容如下：

花间一壶酒，独酌无相亲。 　　

举杯邀明月，对影成三人。 　　

月既不解饮，影徒随我身。 　　

暂伴月将影，行乐须及春。 　　

我歌月徘徊，我舞影零乱。 　　

醒时同交欢，醉后各分散。　

永结无情游，相期邈云汉。

**************************************

下面，我用《软件方法》上册中的知识来剖析，如何从李白的这首诗开发出系统卖给李白这样的人。仅供参考。

一、老大和愿景

老大：目标客户的代表。

老大已经定了是李白。定位李白代表的人群：唐朝文艺青年。

愿景：

*减少生活中的孤独感（度量：各种日常活动有陪伴的比例）

二、业务建模

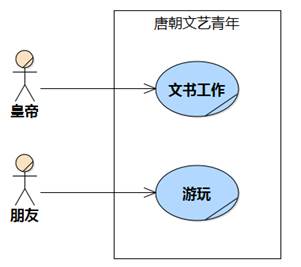

“唐朝文艺青年”人群的业务用例图如图1

图1 “唐朝文艺青年”人群的业务用例图

“花间一壶酒”片段可看作“文书工作”用例下面的支撑流程。

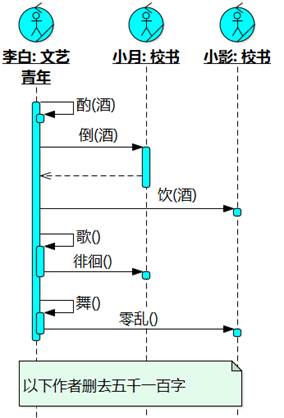

“花间一壶酒”片段的改进前业务序列图如图2：

图2 “花间一壶酒”片段的改进前业务序列图

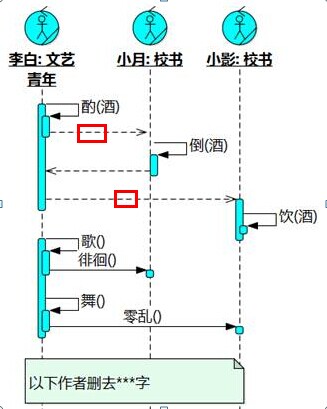

“花间一壶酒”片段的改进后业务序列图如图3：

图3 “花间一壶酒”片段的改进后业务序列图

注意，这只是李白的美好想象，现实中暂时不可能发生，相当于《软件方法》中阿布思考法的第一步。接下来，我们做阿布思考法的第二步，用实际可用的资源山寨这个美好理想。长安丽春院的广告如图4：

图4 长安丽春院的广告

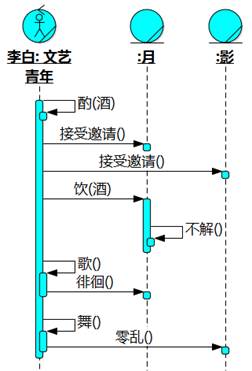

长安丽春院版的改进业务序列图如图5：

图5 长安丽春院版的改进业务序列图

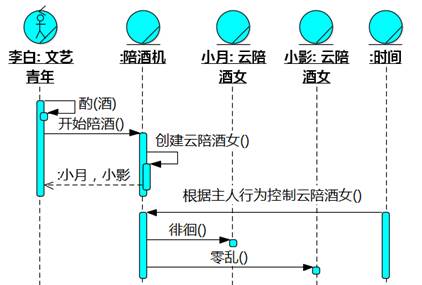

上面的山寨版还是比较贵的，如果用现代科技，还可以制作出更便宜的山寨版卖给唐朝平民，如图6：

图6 现代科技版改进

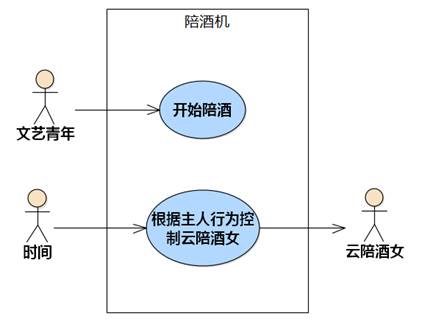

“陪酒机”的系统用例图如图7：

图7 “陪酒机”的系统用例图

根据愿景，“陪酒机”可以扩展为“陪伴机”，可以陪读，陪麻将……

==============================
