走单骑(37***2455) 12:24:49

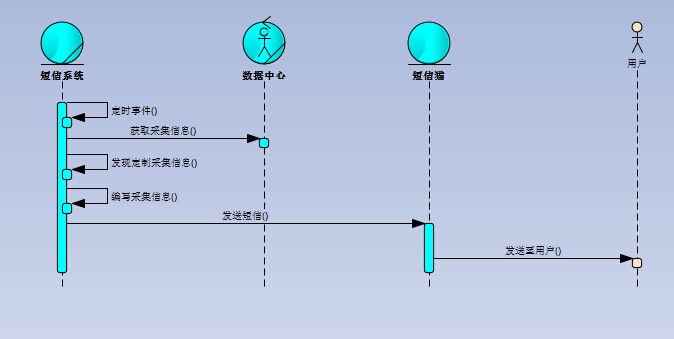

大家看下这个业务时序图有没有问题？

潘加宇(3504847) 14:32:41
首先要确定你的研究对象，假设你在描述某个组织的业务流程
数据中心是一个组织还是一个系统，短信系统不能请求一个组织做某事
查询，发现，编写各自的责任区分在哪里
短信系统不会无缘无故找数据中心帮忙，前面的引发源是？某人？某电脑系统？时间？
走单骑(37***2455) 16:04:17

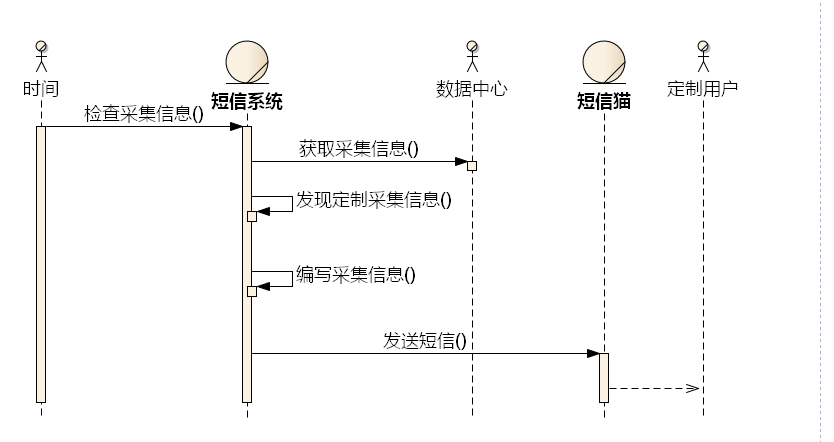

改了一下

潘加宇(3504847) 16:05:16
可以
数据中心指的是什么，组织，系统
走单骑(37***2455) 16:06:21
一个组织
潘加宇(3504847) 16:08:57
数据中心组织和短信系统不是一个抽象级别的，不能直接连在一起，该组织肯定是用某个业务工人或业务实体来和短信系统接口
潘加宇(3504847) 16:10:39
是数据中心里面的某人和短信系统打交道上传信息，还是短信系统找数据中心的某个电脑系统要
走单骑(37***2455) 16:11:17

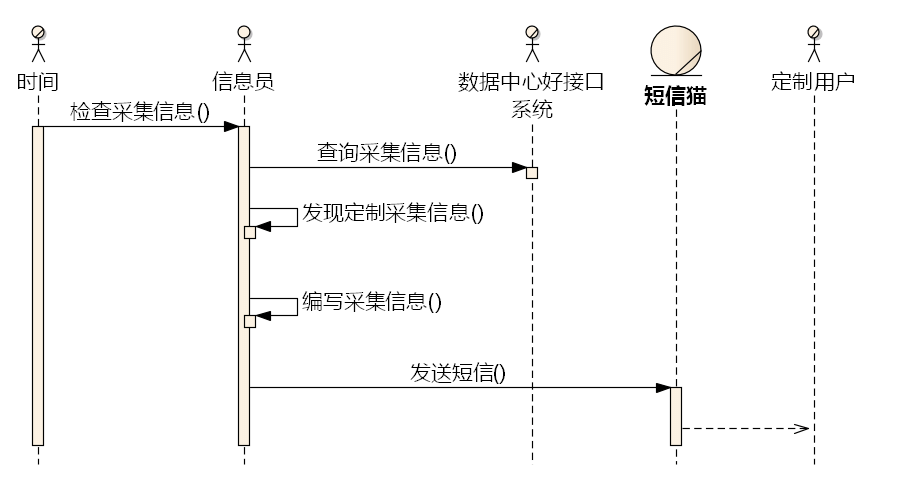

我认为的数据中心是这样的

潘加宇(3504847) 16:14:15
这个图可以
序列图里，把数据中心改为真正和短信系统接口的系统
宁诺(280***59) 16:14:39
你最好先建立业务目标！然后，在做业务流程，这样更好的！先有目标，再有流程。
走单骑(37***2455) 16:15:30
提醒车辆所在地是指，好运通从数据中心得到车辆采集数据，如果发现有定制车辆用户的数据，发短信给定制用户
走单骑(37***2455) 16:22:01
我用例图中的数据中心与序列图的数据中心是不同的。不知道我这样想对不？
宁诺(280***59) 16:22:39
不对
走单骑(37***2455) 16:22:46
一个是组织与组织间的交互，一个是系统与系统间的交互
走单骑(37***2455) 16:23:26
好运通与数据中心是两个部门
走单骑(37***2455) 16:24:20
好运通部门想要数据中心部门的采集数据
宁诺(280***59) 16:26:10
这只是好运通与数据中心的接口。
走单骑(37***2455) 16:26:39

走单骑(37***2455) 16:27:00

宁诺(280***59) 16:27:16
我给你看看，我按你的意思画的，不知道对不对！
宁诺(280***59) 16:27:27

宁诺(280***59) 16:27:37

宁诺(280***59) 16:28:11

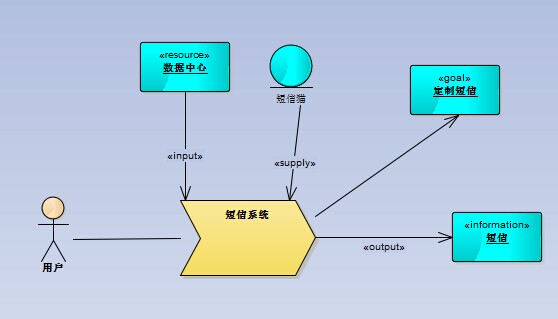

第一张是业务目标，

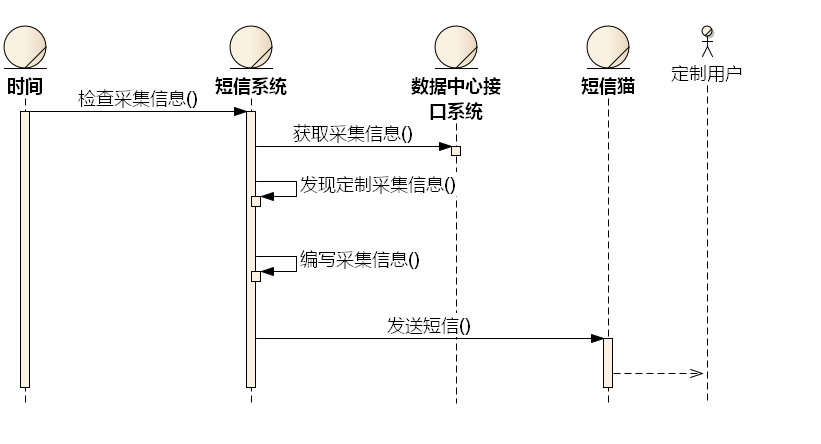

第二张是业务流程
潘加宇(3504847) 16:28:54

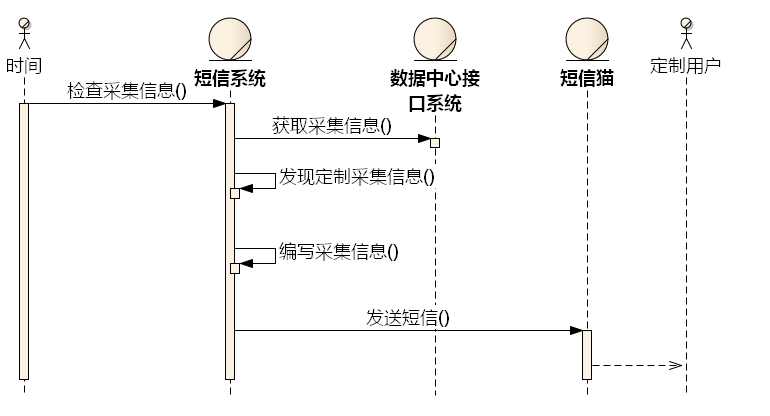

数据中心接口系统 改为 业务实体
潘加宇(3504847) 16:29:17
数据中心接口系统 是 数据中心组织 的 零件
走单骑(37***2455) 16:29:20
嗯，谢谢潘老师
潘加宇(3504847) 16:30:48

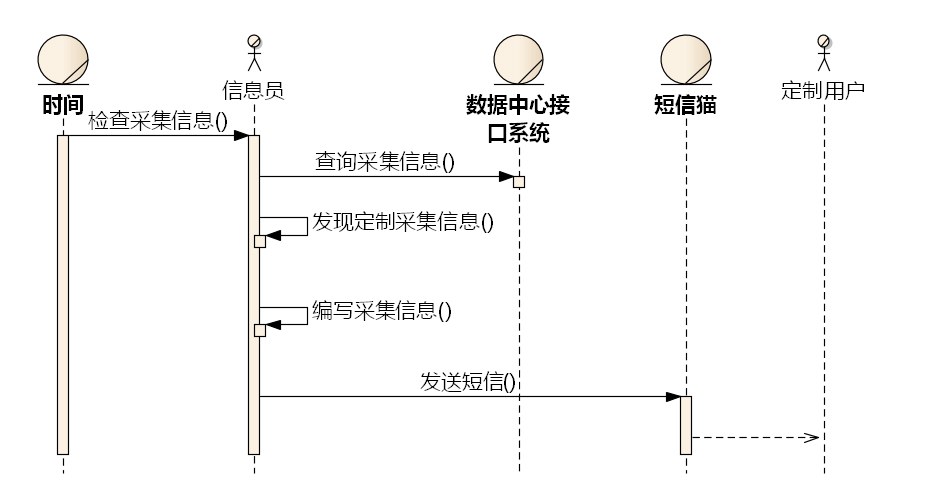

不对呀，怎么多了一个信息员
走单骑(37***2455) 16:31:12

潘加宇(3504847) 16:31:13
时间 是业务实体
信息员是好易通里面的业务工人吧
走单骑(37***2455) 16:31:24

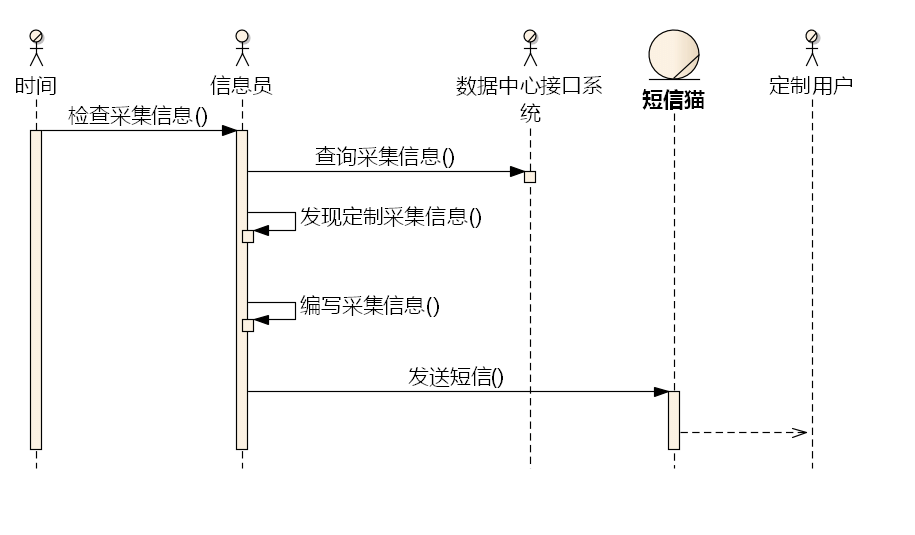

这是改进后的
走单骑(37***2455) 16:31:47

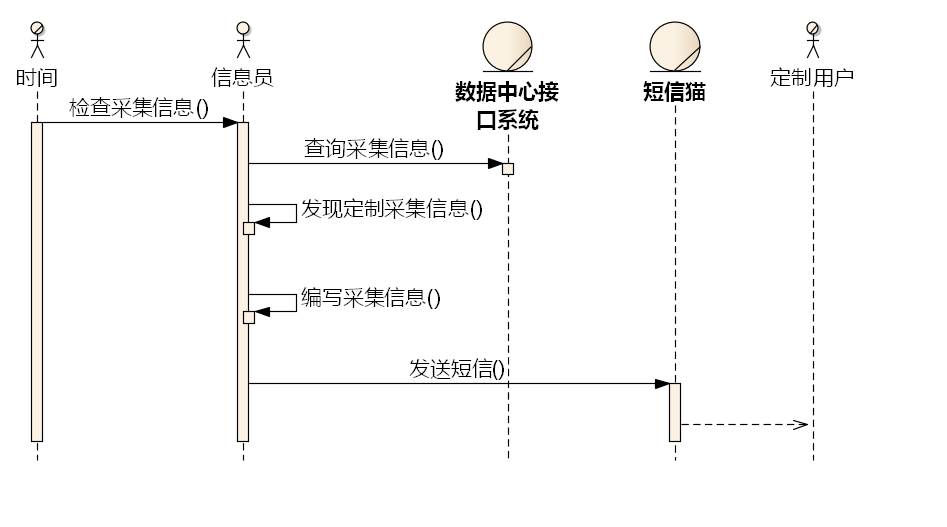

改进前的是

潘加宇(3504847) 16:31:59
改进前的序列图
时间改为业务实体，信息员改为业务工人
走单骑(37***2455) 16:32:37
好的，再次谢谢潘老师
走单骑(37***2455) 16:33:28

走单骑(37***2455) 16:34:03

潘加宇(3504847) 16:34:32
"发现定制采集信息""编写采集信息"应该和前面的采集没关系了，是否改为
"查找客户相关信息"，"制作客户短信"更好
走单骑(37***2455) 16:35:23
嗯
潘加宇(3504847) 16:35:25
消息代表 A请求B做某事
短信系统 请求 数据中心接口系统 【提供采集信息】才对
走单骑(37***2455) 16:37:55
好的，谢谢潘老师，以后我会多多注意
走单骑(37***2455) 16:42:24

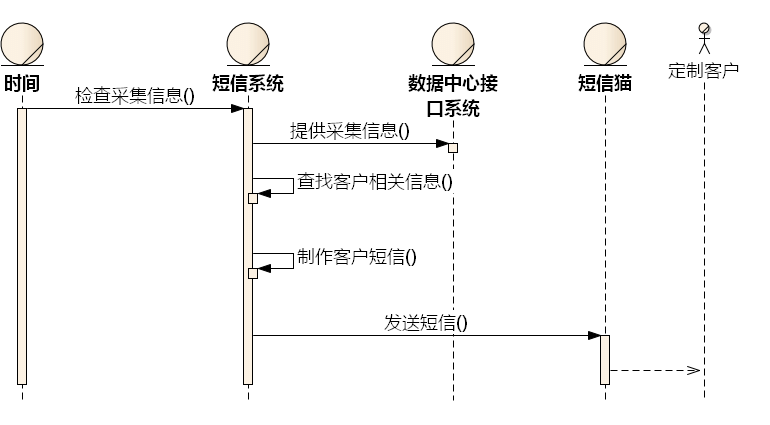

前

后

潘加宇(3504847) 16:43:50

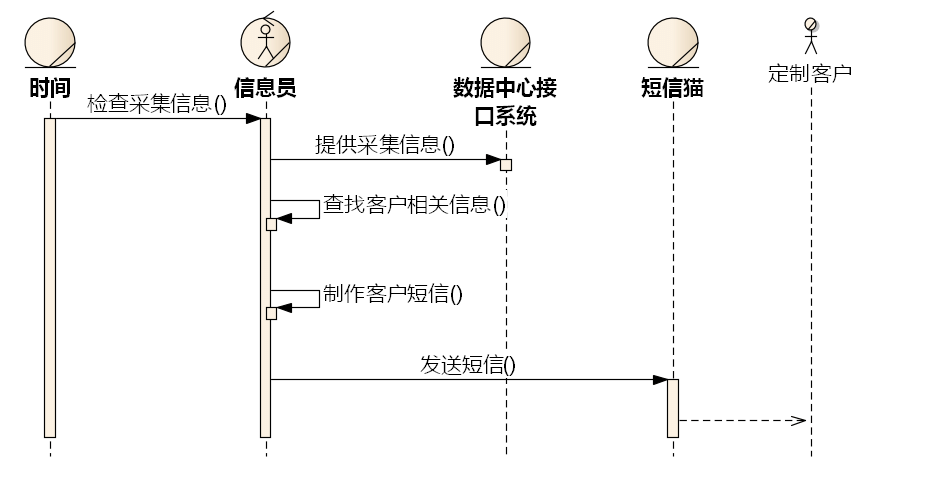

第一张图的信息员是业务工人
走单骑(37***2455) 16:49:49

走单骑(37***2455) 16:50:26
还是不熟悉作图啊
噯羅（CNH）(61512830) 16:50:46
我也不熟悉
走单骑(37***2455) 16:51:14
只有多练习
走单骑(37***2455) 16:52:11
还有就是概念不熟习
潘加宇(3504847) 16:56:12
多练几遍就好了，已经不错了
走单骑(37***2455) 16:56:53
好的，潘老师
