lihongwei(627***407) 2014-10-16 11:13:12

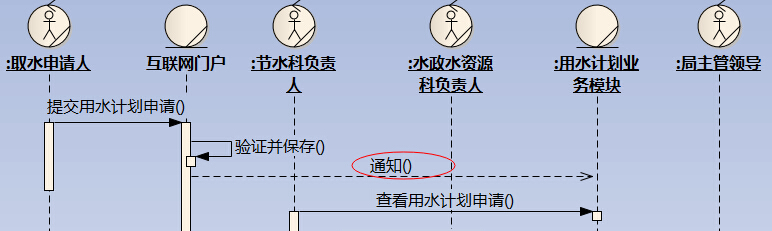

红圈表示"互联网门户"在收到用水计划申请后，要给"用水计划模块"发送通知

这样画对吗

UMLChina潘加宇

"互联网门户" 自己指自己 发送通知 ，虚线指向 通知 的目的地。

"用水计划模块"不像是一个系统

lihongwei(627***407) 2014-10-16 11:17:13

"用水计划模块"是业务管理系统的一个模块

UMLChina潘加宇

可以再复习一下第四章

lihongwei(627***407) 2014-10-16 11:17:46

抽象级别不同了

UMLChina潘加宇

对的。业务建模抽象级别是系统和系统之间。

"模块"之类只是一种设计构思，而且可能是不对的。

我 请你 吃饭，不是请你的 吃饭模块 吃饭

人体内部也没有吃饭模块

lihongwei(627***407) 2014-10-16 11:20:37

嗯，懂了。

那"互联网门户"与"业务管理系统"之间发送通知，这样表示可以吗？

UMLChina潘加宇

"互联网门户" 自己指自己 发送通知 ，虚线指向 通知 的目的地。

不过，很可能这两个之间的协作不是发送通知，而是"互联网门户"请求"业务管理系统"保存用水申请

lihongwei(627***407) 2014-10-16 11:25:54

将来系统部署时，互联网是访问不了"业务管理系统"的，但是"互联网门户"与它共享数据库

UMLChina潘加宇

既然如此，两者之间不存在任何联线，更不存在你刚才说的"接口"

lihongwei(627***407) 2014-10-16 11:29:23

用水户通过互联网可以访问"互联网门户"但是访问不了"业务管理系统"，这两个系统共享数据库。

UMLChina潘加宇

这里面又混淆了数据和行为的区别，以为数据和行为是一对一的。

张三给我汇了一笔钱，过了几天，我刷卡在商店买了一个iPad

张三和商店有关系吗

心絮飘语(638***51) 2014-10-16 11:32:38

没关系

张三和我有关系

UMLChina潘加宇

我爸爸 给我汇了 50万， 过了几天， 我拿 50万 去买了房。

"我爸爸给我汇50万"，是"我买房"的前置条件吗

吴正朋(76***85) 2014-10-16 11:36:04

我认为不是..

我有50万，是买房的前置条件

谁给的，还是自己存的，不重要

四爷(47***493) 2014-10-16 11:36:13

前置条件是，我的钱总额≥ 50万。

UMLChina潘加宇

删除即可

事实就是门户做门户的事情，根本不需要知道后面某系统的存在

后面某系统只要符合条件就可以处理，也并不需要了解数据哪里来的

系统之所以复杂，就是因为数据和行为不是一一对应的，数据会被不同的行为改变，一个行为会改变多个数据

lihongwei(627***407) 2014-10-16 11:38:28

谢谢大家

---
