道路养护部门业务建模


坐井观天(305***46) 22:41:46

潘加宇(3504847)15:54:13

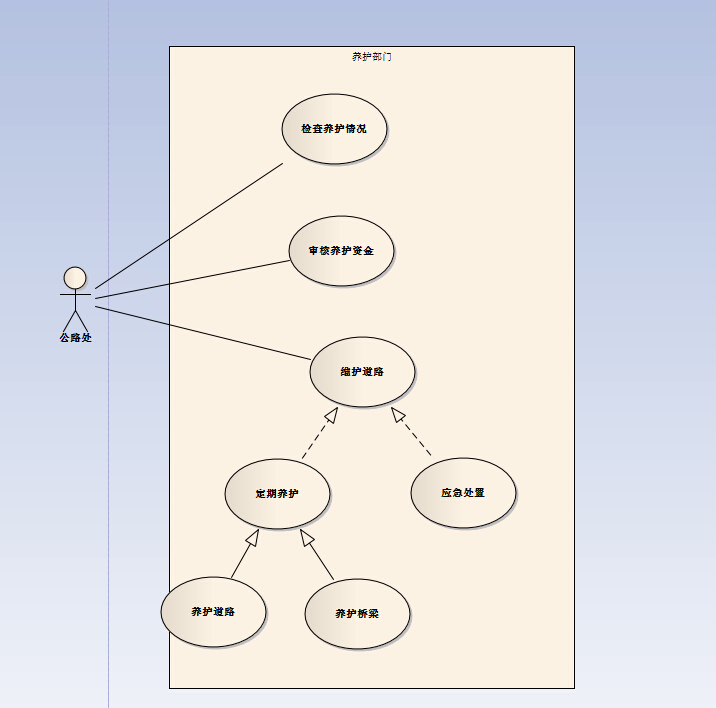

一个用例"养护道路和桥梁"就可以
怎么没有辅执行者,养护部门在养护的各种工作中不需要其他部门的帮忙吗?

坐井观天(305***46) 22:53:05

潘加宇(3504847)15:58:25

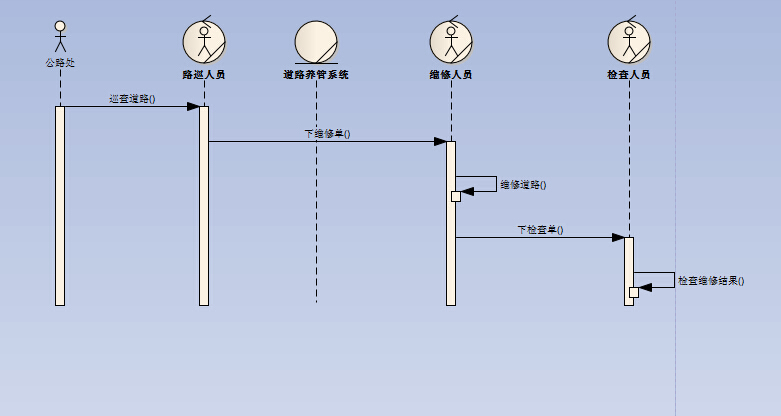

序列图上的消息是A请求B做某事。你这个图上,路巡人员请求维修人员下维修单,应该不对,后面的下检查单也不对。
应该像摄像机一样,实事求是描述:路巡人员 自己指自己 填维修单, 路巡人员 请求 维修人员 维修道路,参数是维修单

坐井观天(305***46) 22:55:55

潘加宇(3504847)16:00:44

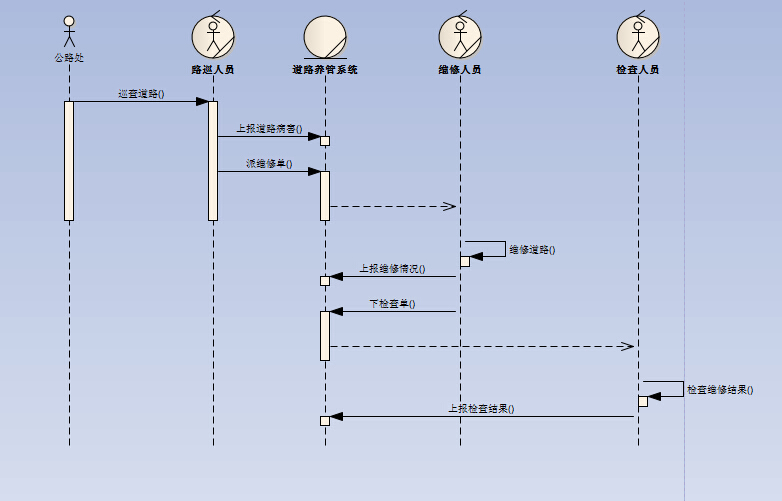

这个图可以。

坐井观天(305***46) 23:15:54

潘加宇(3504847)16:03:22

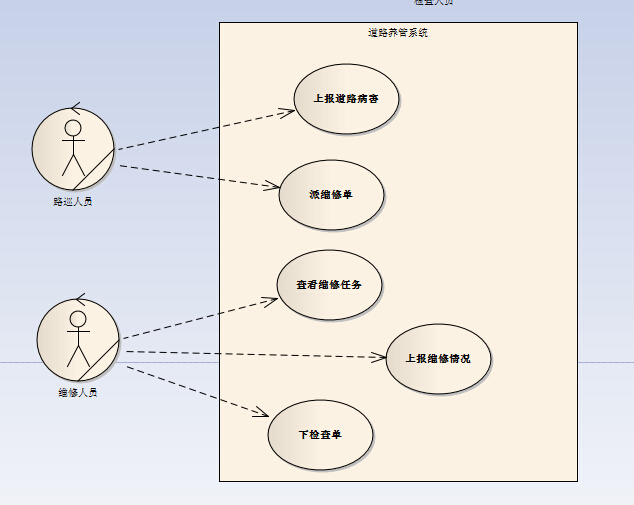

图标,线不对,应该是执行者图标,连线是association
潘加宇(3504847)16:05:10
另外的问题,公路处应该不是和路巡人员打交道,可能是给养护部门领导下一个总计划,路巡人员定时去巡查道路,序列图应该如实描述
