Z(52***504)10:42:03

走单骑(376***455)10:45:48
发送秘钥串，是运维部发的？
Z(52***504)10:46:05
恩
Z(52***504)10:46:07
没走系统
Z(52***504)10:46:22
包括生成秘钥也是系统外的
走单骑(376***455)10:46:25
那应该是返回消息
Z(52***504)10:49:22
先语言描述下业务流程，一个支付网关对接开户的流程
商户把资料发给市场部，市场部人员把资料录入系统，然后风控部门对资料进行审核，然后审核通过后，运维部门开通，开通的过程需要生成证书，然后运维部门将证书发送给商户（QQ啊，邮件啊，他们随意）然后开通商户后，系统发送商户的账号密码到商户
Z(52***504)10:50:29

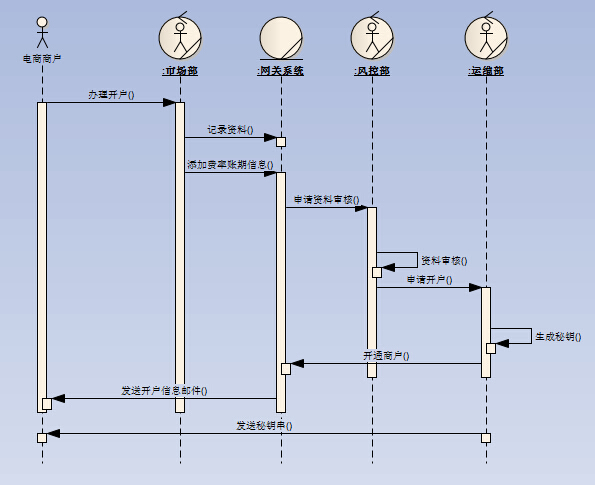

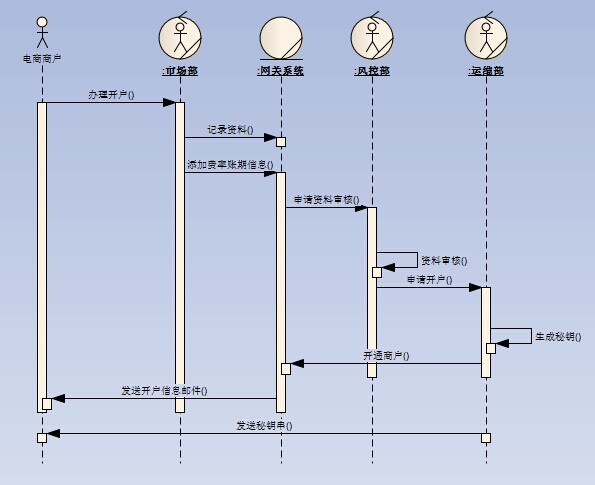

然后就得出这样的图
Z(52***504)10:51:56

审核是需要风控人员线下去核对的，核对资料没问题后，需要操作系统点击审核通过。这步还需要再发消息到系统么？然后另外就是审核不通过的处理流程怎么表现啊
走单骑(376***455)10:54:34
风控部审核不通过，有你要造的网关系统什么事？
Z(52***504)10:55:16
业务流程额。。。现在不是业务建模么
Z(52***504)10:56:45
不通过了以后有另外的处理流程了
走单骑(376***455)10:57:12
你画的是职责，如果风控部审核不通过，要你的网关系统做事，那就画，没事那就不用画了。
Z(52***504)10:59:37
风控部门审核完以后，需要给系统一个消息吧？告诉审核的通过了还是不通过，如果通过了，系统需要发消息让运维部门开通，如果不通过，需要发消息通知市场部，让市场部去和商户协调
Z(52***504)11:00:05
要是用活动图感觉就比较简单描述了
Z(52***504)11:00:11
序列图感觉描述不出来。。。
Z(52***504)11:00:59
感觉是我理解的错了，不该这么画
Z(52***504)14:42:47

打款有两种方式，一种是打款到对方的银行账户（实际现金从我们公司账户转到商户的对公账户上），一种是打到商户在我们平台注册的虚拟账户（实际现金还在我们公司账户上，只是在给商户的虚拟账户中多出来些可提现资金，商户什么时候提现，什么时候这笔钱再从公司账户转入商户的提现账户） 想表述的就是序列图展示判断分支- - 怎么描述啊
走单骑(376***455)14:46:43
以怎么样的方式实现，是分析与设计的事了
潘加宇(3504847)15:04:49
（1）业务实体一般不会调用业务工人，它不等待
（2）消息的意思：A请求B做某事，所以走单骑提的问题是对的。那两个指向商户的箭头不对。
风控部审核是否用了网管系统？运维部不是孕妇，不可能从嘴里吐出一个秘钥，应该是使用某个系统制作秘钥。
潘加宇(3504847)15:07:19
@ Z(52***504) 2014/11/4 11:00:05
要是用活动图感觉就比较简单描述了
序列图感觉描述不出来。。。
--感觉描述不出来，说明你大脑里对责任的分配没有理清楚，序列图强迫你思考，把脓包撕开了。选一个怎么画都对的画法，脓包可能就一遮了之。
潘加宇(3504847)15:08:29
@ Z(52***504) 2014/11/4 14:42:47
打款有两种方式，怎么描述啊
--在哪里做的判断？人脑系统？电脑系统？
潘加宇(3504847)15:08:42
如实画出来即可
Z(52***504)15:12:46

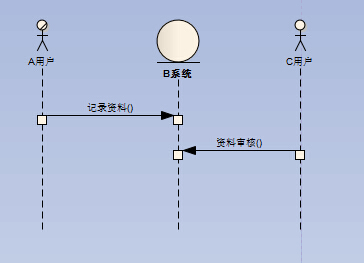

业务员录入数据进入系统，然后领导需要对资料审核，
Z(52***504)15:12:58

潘加宇(3504847)15:14:03
业务员 图上没有？
领导在哪里审核？看一眼说OK？还是在电脑系统里审核？
潘加宇(3504847)15:14:19
可以先改一下，再贴出来
Z(52***504)15:14:23
电脑里审核
Z(52***504)15:14:41
系统中看看资料是否正确
Z(52***504)15:14:54
然后点击更新下资料的审核状态
Z(52***504)15:20:05
系统自己又不会审核
业务实体不会调用业务工人，因为不会等待，可是这块系统需要发消息通知领导这个业务工人来审核，审核通过后需要将结果反馈给系统
Z(52***504)15:20:11
有点蒙了- -
潘加宇(3504847)15:23:23
可以再复习《软件方法》第四章和以往答疑记录的业务建模部分
Z(52***504)15:25:08
再看看- -抱着第四章看了一天。。。每次看都有点新理解。。。就照着先做了做，结果一下手还是抓瞎了。。
潘加宇(3504847)15:25:31
比之前已经有进步
Z(520***504) 14:44:42

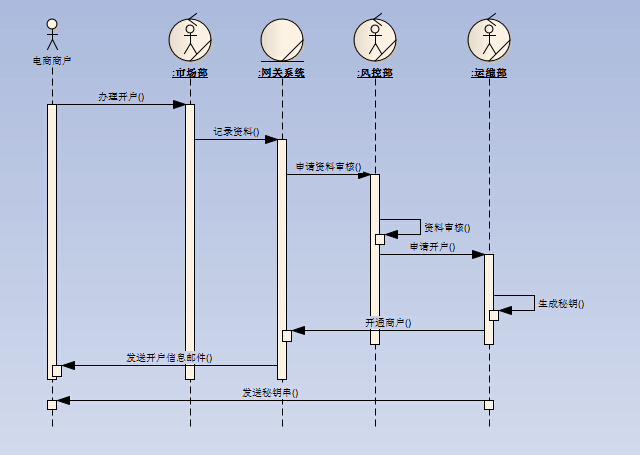

原版

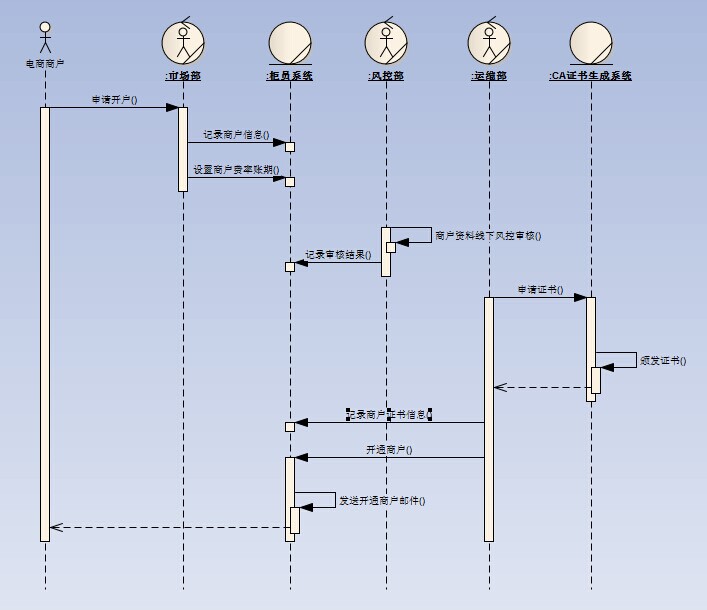

修改后

Z(520***504) 14:45:04
老师能帮看下这样改的哪还有问题么
潘加宇(3504847) 22:34:35
"申请开户"改为"开户"
风控部的资料哪里来的？
运维部怎么突然用"CA系统"申请证书？这中间的故事要连起来
