东风31(23***02) 16:28:51

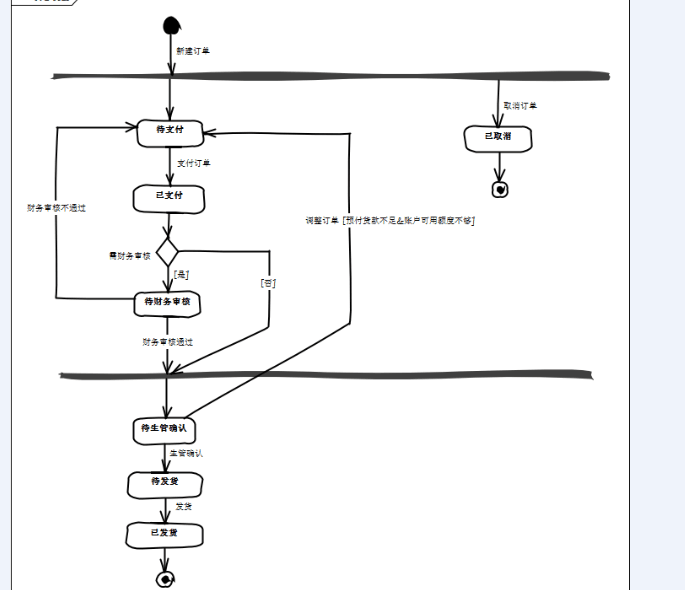

潘老师，我想在状态机图中表示订单在未生管确认前都可以取消。这种画法对吗？
东风31(23***02) 16:28:53

笑看风云(564***93) 16:56:05
这个是什么软件画出来的效果呀？
东风31(23***02) 16:56:27

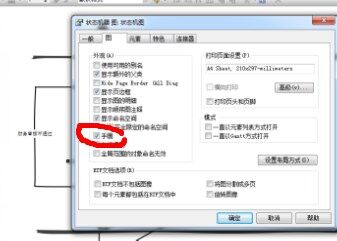

EA的手稿模式
笑看风云(564***93) 16:56:43
这个不错，挺好看
东风31(23***02) 16:59:42

笑看风云(564***93) 17:00:23
多谢
潘加宇(3504847) 11:18:36
把可以取消的几个状态包进一个复合状态"可取消"
状态图是"类"的状态图，线上的事件映射该类适合收到的消息。这个应该是"订单"的状态图，"创建订单"改为"创建"，"支付订单"改为"支付"，"财务审核通过"改为"财务审核"，警戒条件[通过]，[未通过]
"已支付"状态无意义，删去。
用"状态"作关键词，搜索以往答疑记录页面，看以往的回答。
