足球fans(584***82) 16:43:02

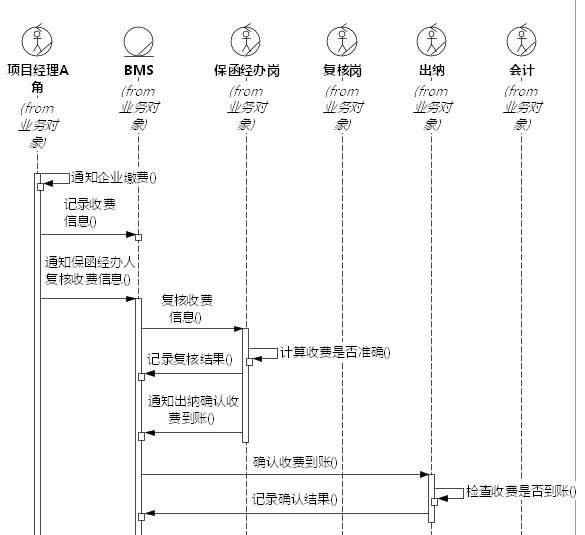

潘老师，帮我看下我画的一个在系统里已经实现的"收费流程"，有什么问题没？

足球fans(584***82) 16:43:37
BMS是现在的业务管理系统 带工作流引擎的
足球fans(584***82) 16:45:20
项目经理通知企业缴费后，要在系统里发起一个收费确认流程，首先经过保函经办人复核一下收费是否准确，最后由出纳确认钱是否到账
潘加宇(3504847) 12:24:48
（1）生命线上应该是对象（有冒号的），你这个是类。拖上来时选lifeline
（2）业务实体一般不等待业务工人的输出，把BMS和保函经办岗之间的"复核收费信息"去掉，改成一条虚线，另外加一条消息，保函经办岗请求BMS提供待复核保函。下面还有一条到出纳的消息，也一样改。
潘加宇(3504847) 12:25:42
"项目经理通知企业缴费后，要在系统里发起一个收费确认流程"--钱什么时候进来的？
足球fans(584***82) 22:56:34

UMLChina5(2925524189) 23:03:36
可以
足球fans(584***82) 23:07:30
潘老师，还是接着昨天那个案例，"收费确认流程"走完后，保函经办人需要发起一个"保函发出审核流程"。在发起的时候，保函经办人需要先查看项目是否已收费，然后再上传合同发送至下一环节复核岗进行复核。那么这里有一个疑问：保函经办人确认项目是否已收费这个动作，应该按照我上图所示那样作为一个message，还是说应该作为"记录合同附件"这个系统用例中的一个步骤或者前置条件？
潘加宇(3504847) 8:59:30
如实描述。A系统找B系统帮忙，B帮完忙，在A看来就可以告一段落，可以先干别的去了。这个就是系统和系统之间的消息。
