Simplicity(191**17) 2018-06-10 10:03:49

Simplicity(191**17) 2018-06-10 10:05:49

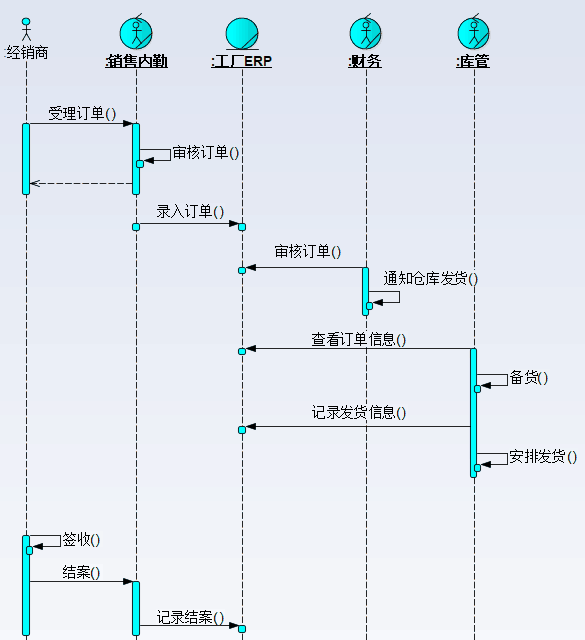

请教：这个图表示 经销商向厂家下达采购订单（通过电话），而后厂家进入审核、发货流程
Simplicity(191**17) 2018-06-10 10:08:13
现在想表示：经销商下达订单后到签收前，随时想通过 销售内勤 询问订单的状态，销售内勤如果已经录入了订单，通过 工厂ERP 查询后反馈给 经销商，
请问如何画图？

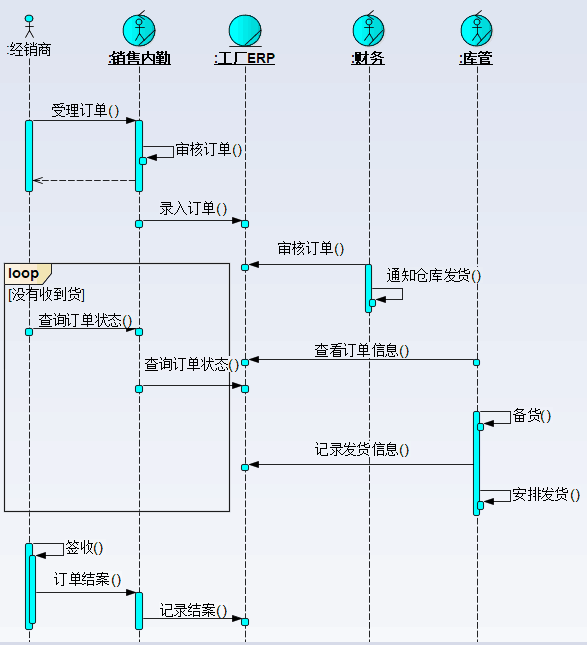

Simplicity(191**17) 2018-06-10 10:14:31

这样可以吗
潘加宇(1493943028) 2018-06-20 19:45:40
这两个流程发生频率不一样，另外画一张图
Simplicity(191**17) 2018-06-19 09:21:41
请问 在微信平台上做一个公众号，开发 "经销商订货系统"，序列图如何作，微信平台 是辅助执行者？
QIANCY(14**332) 2018-06-19 10:23:14
微信平台 是 Business Entity
Simplicity(191**17) 2018-06-19 10:23:19
是 business entity,
Simplicity(191**17) 2018-06-19 10:40:59
但是 如何与 "经销商订货系统" 交互

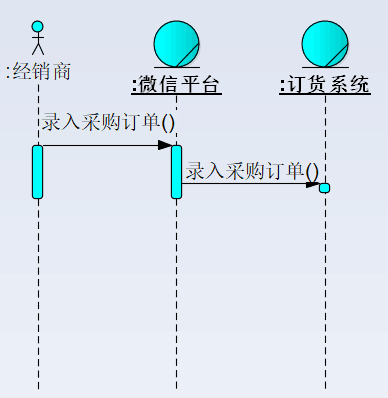

Simplicity(191**17) 2018-06-19 10:47:43

这样可以吗
QIANCY(14**332) 2018-06-19 10:48:49
业务这层可以不用体现
也可以体现
Simplicity(191**17) 2018-06-19 10:49:17
谢谢
QIANCY(14**332) 2018-06-19 10:50:16
:Actor-->your system
Simplicity(191**17) 2018-06-19 10:51:07
微信平台不画？
QIANCY(14**332) 2018-06-19 10:51:08
:Actor-->:your system -->:wechat platform
QIANCY(14**332) 2018-06-19 10:51:32
这两个都可以
主要你要说明你的意图，不要把所有东西都搅合在一起
分清主次
Simplicity(191**17) 2018-06-19 10:52:47
Actor-->:your system -->:wechat platform 好像不能理解。应该先 wechat?
潘加宇(1493943028) 2018-06-20 19:46:40
如实描述即可
潘加宇(1493943028) 2018-06-20 19:48:15
这个图肯定不对。微信平台里面不可能有任何"录入采购订单"的逻辑，这是你所做的系统的逻辑。微信平台提供的可能是"识别二维码"，"跳转到菜单所指向的地址"等等，是不会带有任何某个具体应用的信息的
