刘京城 2021-5-16 21:58

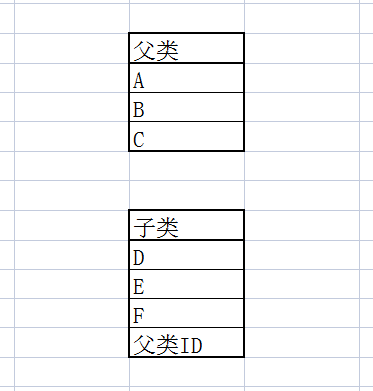

潘老师，我问一个分析类图转换成物理模型（数据库表）的问题。请问两个泛化关系的类，转换成数据库表后是不是各自对应单独的表，然后子类存父类的ID作为外键（如下图示）。除此之外还有别的吗？这里在数据库表这个级别，如何体现这二者是泛化关系？还是说在表这个级别不需要体现泛化关系？

UMLChina潘加宇

泛化，子类的对象必须是父类的对象，翻译成数据库，相当于：子类表的主键值必须是父类表的主键值。

人（ID，a，b）

男人（ID，c，d）

女人（ID，e，f）

然后，把人的ID拖到男人的ID，建立外键约束。

如果敲命令，大概是 add ....foreign key 男人.ID references 人ID....之类

女人类似办理。

整个类层级中，主键一样的就是同一个对象，不过每个对象的属性值都是分两个表放置。

EA的映射还可以，也可以自己用EA映射一下看看。

---
