钢铁侠 2021-9-13 20:34

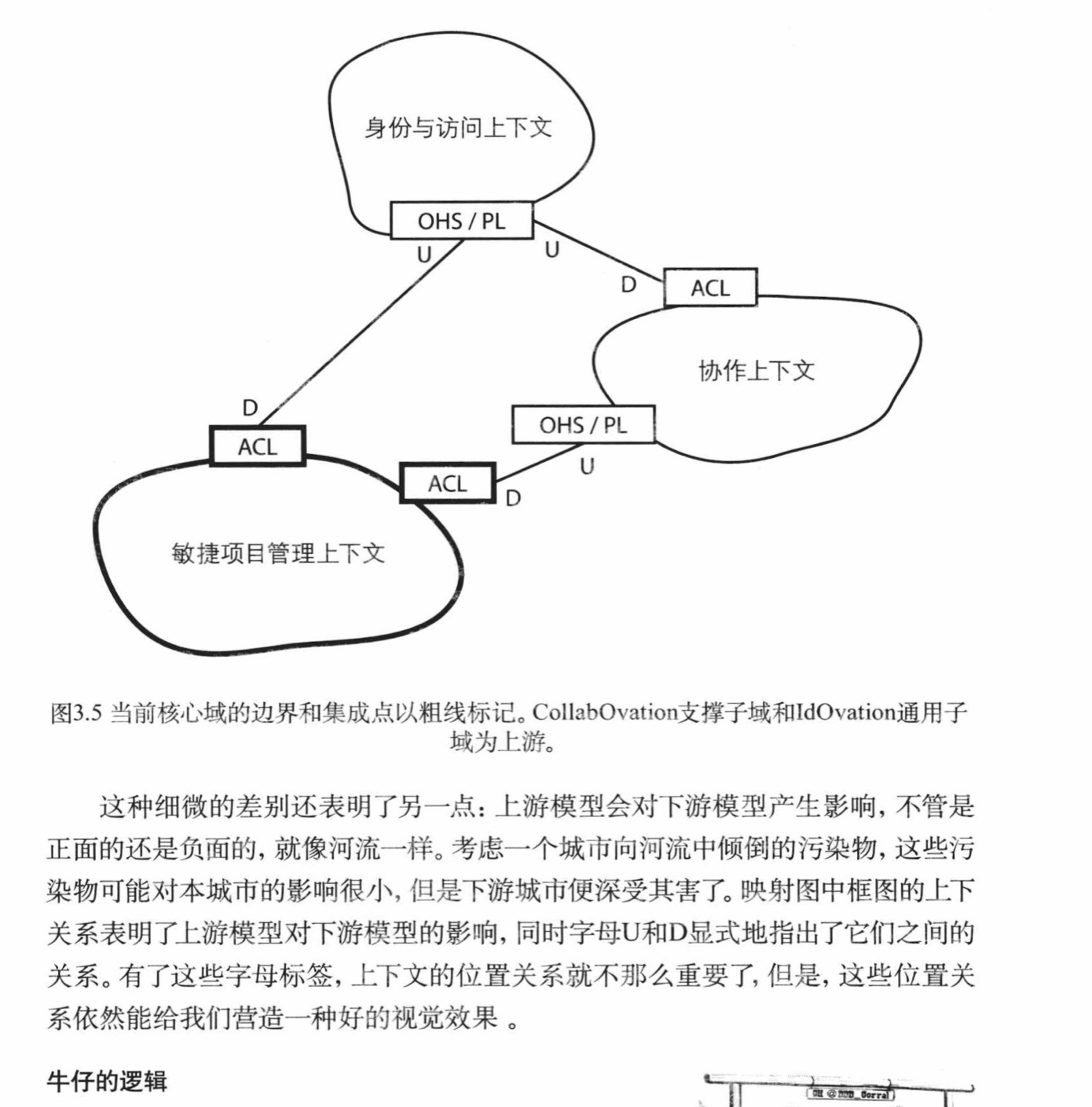

我在看实现领域驱动设计这本书，请教老师像这个图UML怎么表示。感觉里面的一些图就像您写的废话工作量文章讲的，看起来很多，其实没什么东西

UMLChina潘加宇

这是“上下文映射图”（Context Map），DDD话语体系里的一个“创新”。

先来说废话刷工作量的问题。

看书中这个图下面的文字，作者可能觉得这样画还挺不错的，其实废话不少。

（1）既然是“上下文映射图”，节点（大圈圈）都变形成这样了，难道指的不是上下文而是面包？“上下文”三个字可以删去。

——干嘛要删，批量刷工作量多爽啊！

（2）一侧是OHS/PL（开放主机服务/发布语言）和U（上游），一侧是ACL（防腐层）和D（下游），改成单向箭头即可。

——干嘛要改，写这么多字多么能体现工作量啊！

（3）形状可以画成统一形状。

——干嘛要统一，就这样曲里拐弯的才好体现工作量啊，才表示我们敏捷啊！

我多么辛苦啊，既然这么辛苦，我的工作肯定是成果大大的！自己把自己感动得一塌糊涂。这就是许多“敏捷”“DDD”圈子的心态。

---

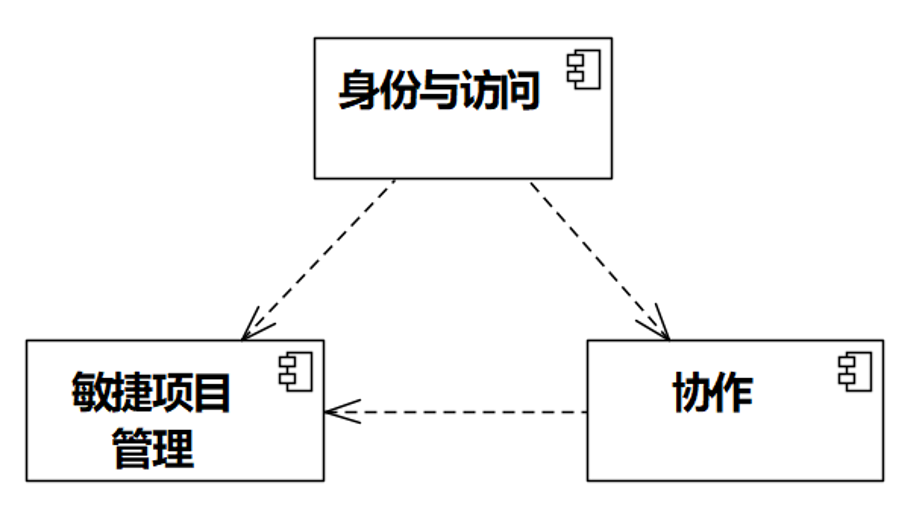

UML没有“上下文映射图”。“上下文”的概念类似于“组件”。上面的图用UML组件图咔咔咔几下就出来了，如下：

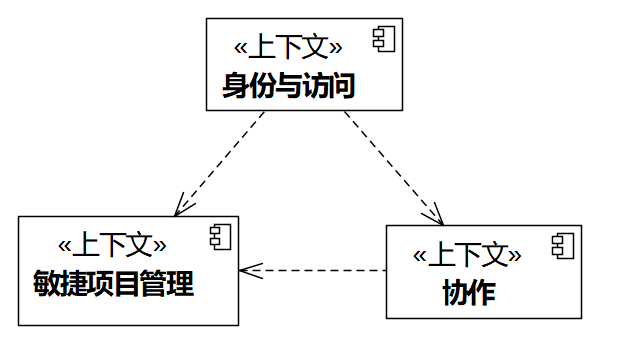

如果一定要表达“我这个是上下文，不是组件”，可以定制一个组件的构造型《上下文》，选上即可，如下：

这样做比直接在名称里加“上下文”来表示这是一个“上下文”更好。

节点涉及到两个不同领域的知识：

知识一：“身份和访问”是一个“上下文”。

知识二：用图形表示，“上下文”是这个样子的。

知识一和知识二是正交的，应该分离。如果团队对知识二有共识，那么只需表达知识一即可。

同理，边也涉及到两个不同领域的知识：

知识一：“身份和访问”和“敏捷项目管理”是“OHS/PL+U和ACL+D”的关系。

知识二：用图形表示，“OHS/PL+U和ACL+D”的关系是这个样子的。

知识一和知识二是正交的，应该分离。如果团队对知识二有共识，那么只需表达知识一即可。

---
