游戏人生 2021-12-29 14:13

潘老师,在对业务序列图进行改进,做责任转移,责任的颗粒度是用例的步骤呢？还是整个用例，按照你书上所说的序列图上面所有的交互动作都是系统用例级别的，如果基于这种图形进行责任转移，那转移的颗粒度一定是用例级别的了，但是你给出那个案例上，好像责任转移的都是用例的步骤，也就是说转移责任的颗粒度是系统用例的步骤，并不是整个用例。

UMLChina潘加宇

两个系统之间的协作尽量画在用例的级别，但不包括系统的自反消息。

“如果基于这种图形进行责任转移，那转移的颗粒度一定是用例级别的了”--这个理解有误，没有这样要求。

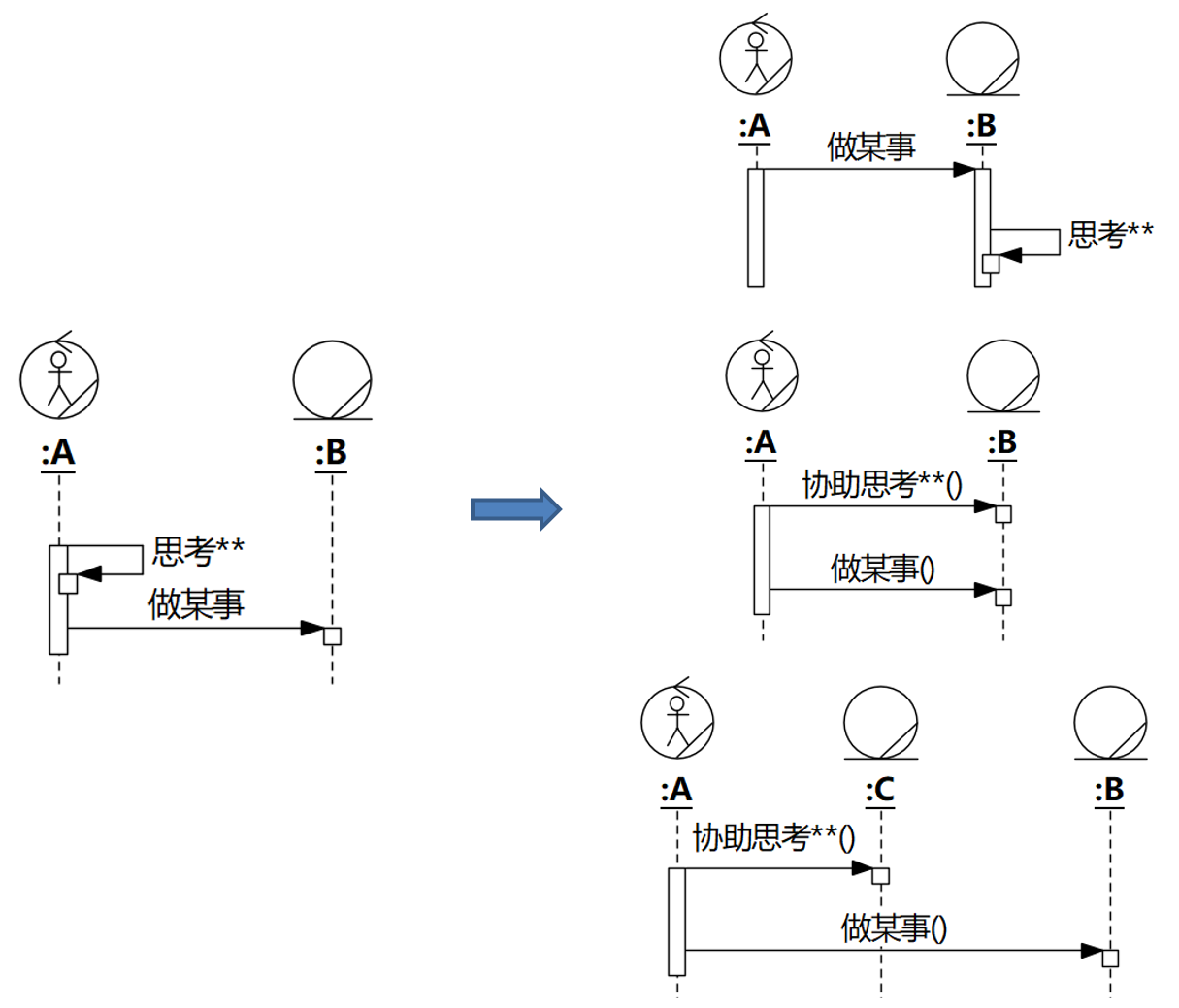

参见下图

---
