Ryan 2022-1-10 14:45

我在看您公众号的演讲幻灯片，有一页有问题请教

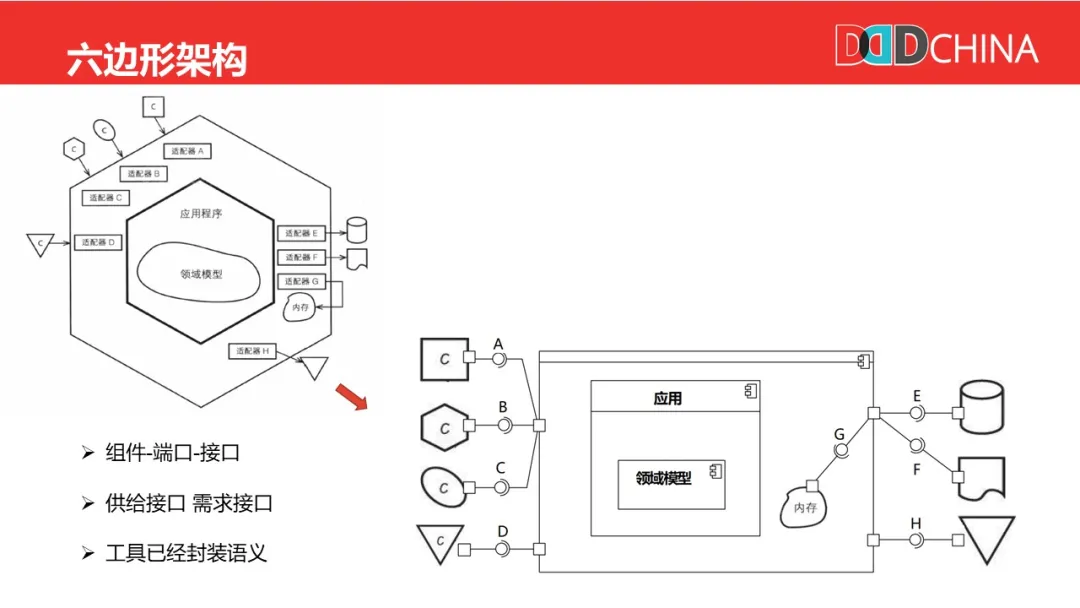

像这种您的观点是说推荐用组件表示吗，还有没有更合适的方法？

UMLChina潘加宇

我在演讲里的意思只是：如果想要用UML迎合DDD的“新式话语”，或者DDD的“新式话语”想要套上一层UML的皮，可以这样做。

其实，用结构图（类图、组件图等）表示"架构"并不合适，或者说，并不足够。

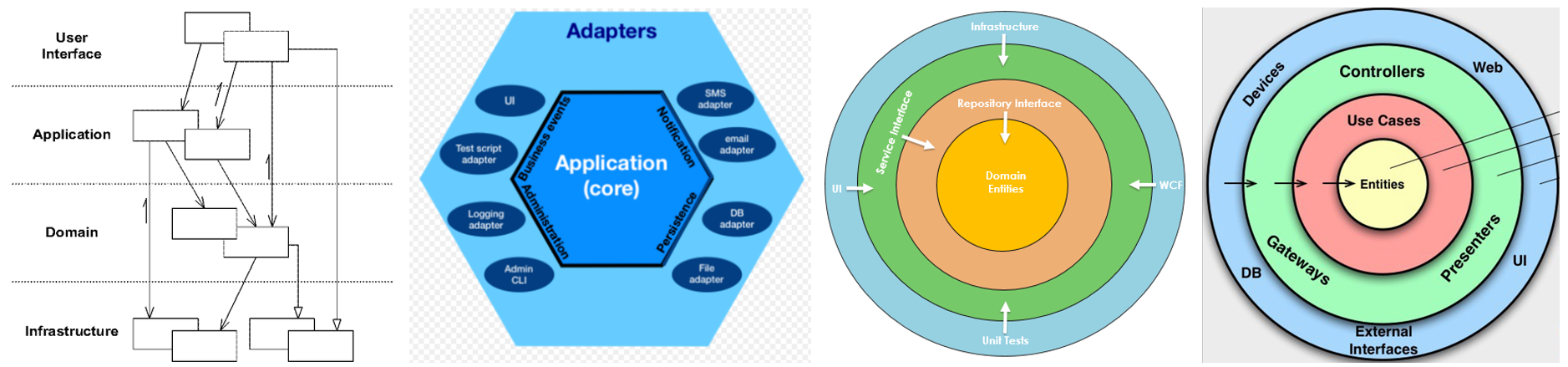

平时我们看到的一些“架构”，就是域之间协作的一些套路。例如，平时我们看到的表示可能类似这样：

既然是协作，应该用行为图（序列图、通信图等）表示更合适。

你贴出的图是摘自《实现领域驱动设计》，书中应该没有给出序列图。顺便批评一下，该书中所画的几个序列图在生命线上画的是类而不是实例，没有冒号，这是不正确的。

最常见的“转账”问题，很可能生命线上有两个“账户”类的实例。

类似问题，另外一些以“领域驱动设计”为名的书中也存在，读者感兴趣可以翻翻您身边的书。

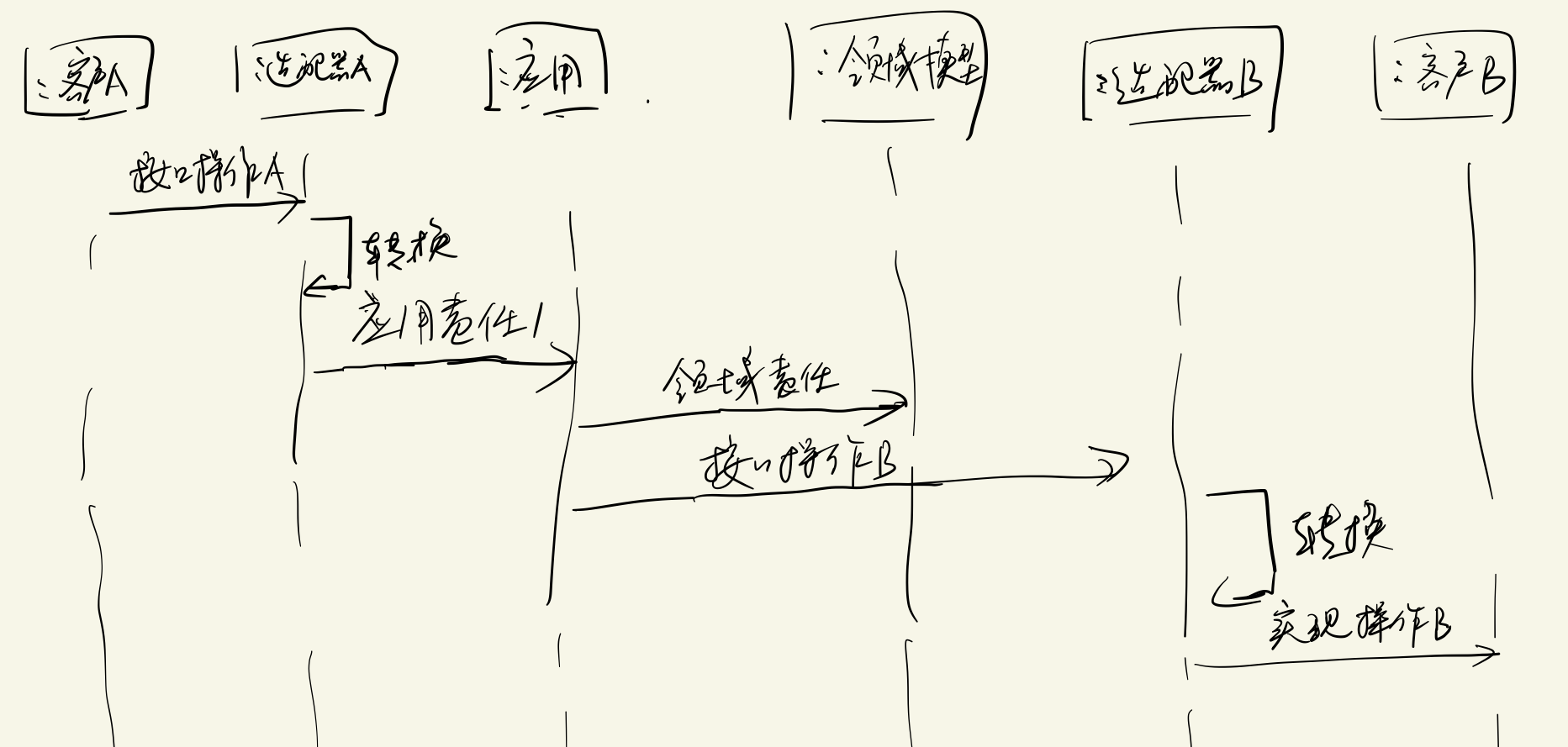

六边形架构，可参照适配器模式的序列图画一个，例如：

---
