几天前发了一篇《UML硬核精细防疫指南》，带来了不少读者，刘京城同学提交的领域模型获得了本轮竞赛优胜。

下面先给出刘京城同学提交的防疫指南领域模型（类图和状态机图）。刘同学画得很不错，把文章里提到的概念、关系和逻辑比较准确地理出来了，我在此基础上再来说说怎样精益求精，然后给出我自己画的防疫指南领域模型，并针对模型解释一些要点。时间有限，考虑未必周到，仅供读者批评指正。

刘同学的类图和状态机图如图1-图5所示。

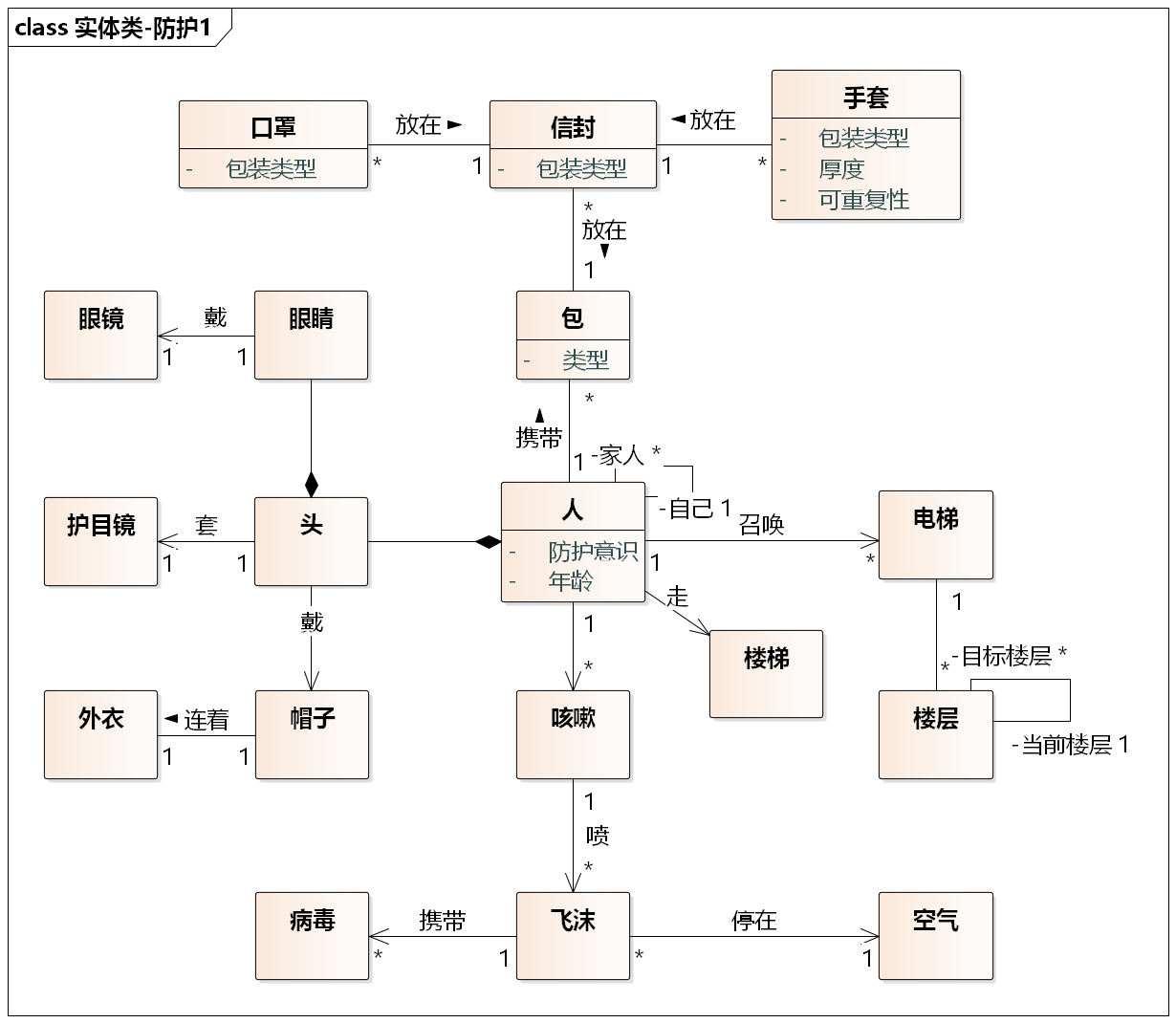

图1 防疫指南类图Part1（刘京城）

图2 防疫指南类图Part2（刘京城）

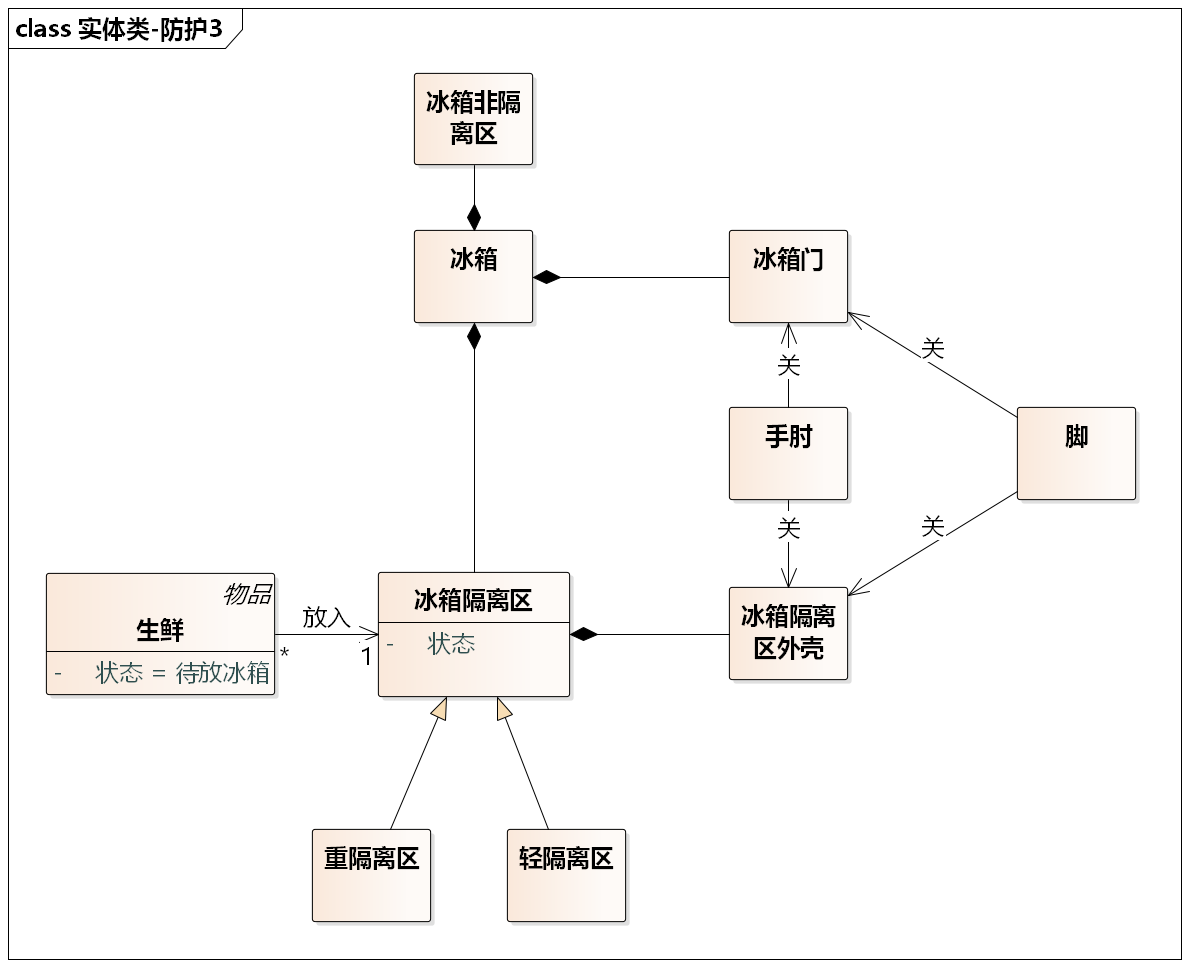

图3 防疫指南类图Part3（刘京城）

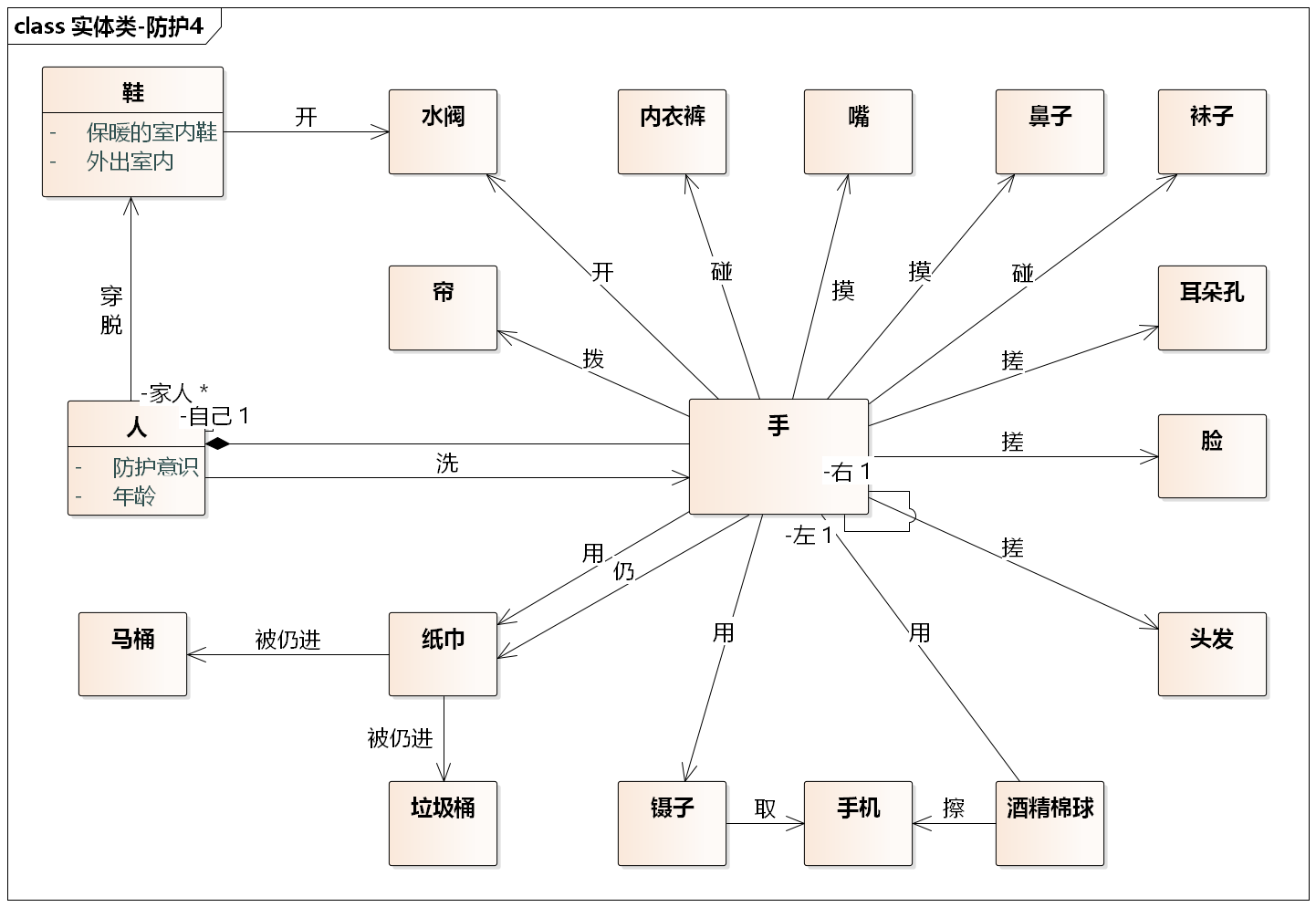

图4 防疫指南类图Part4（刘京城）

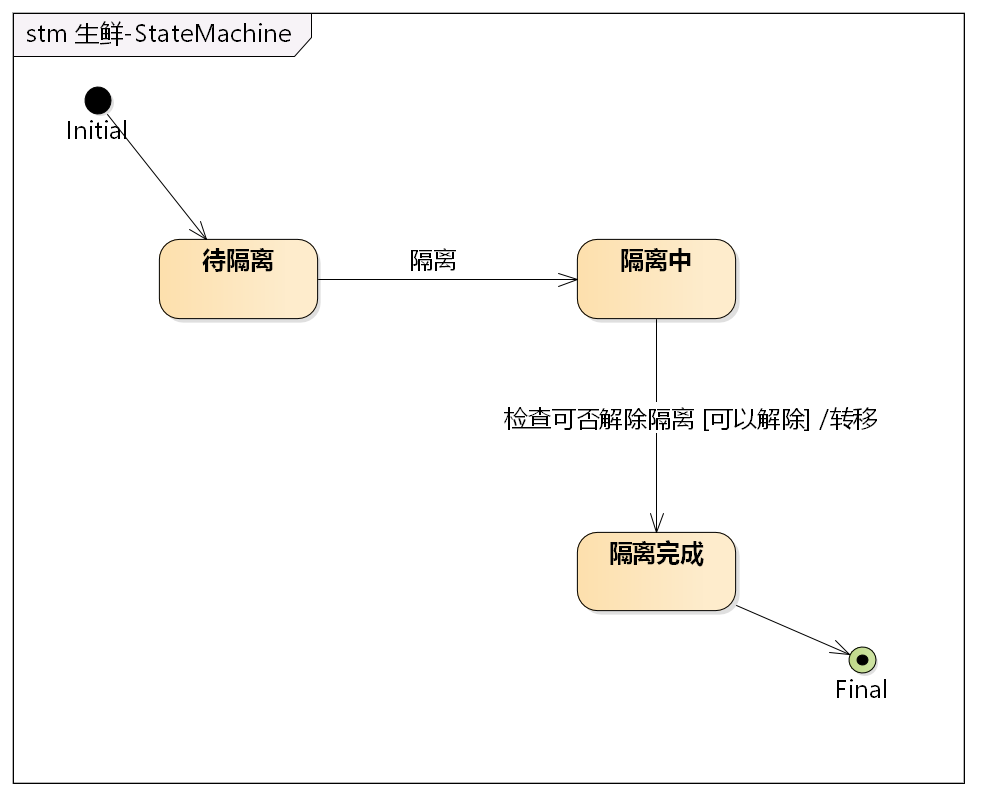

图5 防疫指南“生鲜”状态机图（刘京城）

我自己画的类图如图6所示。

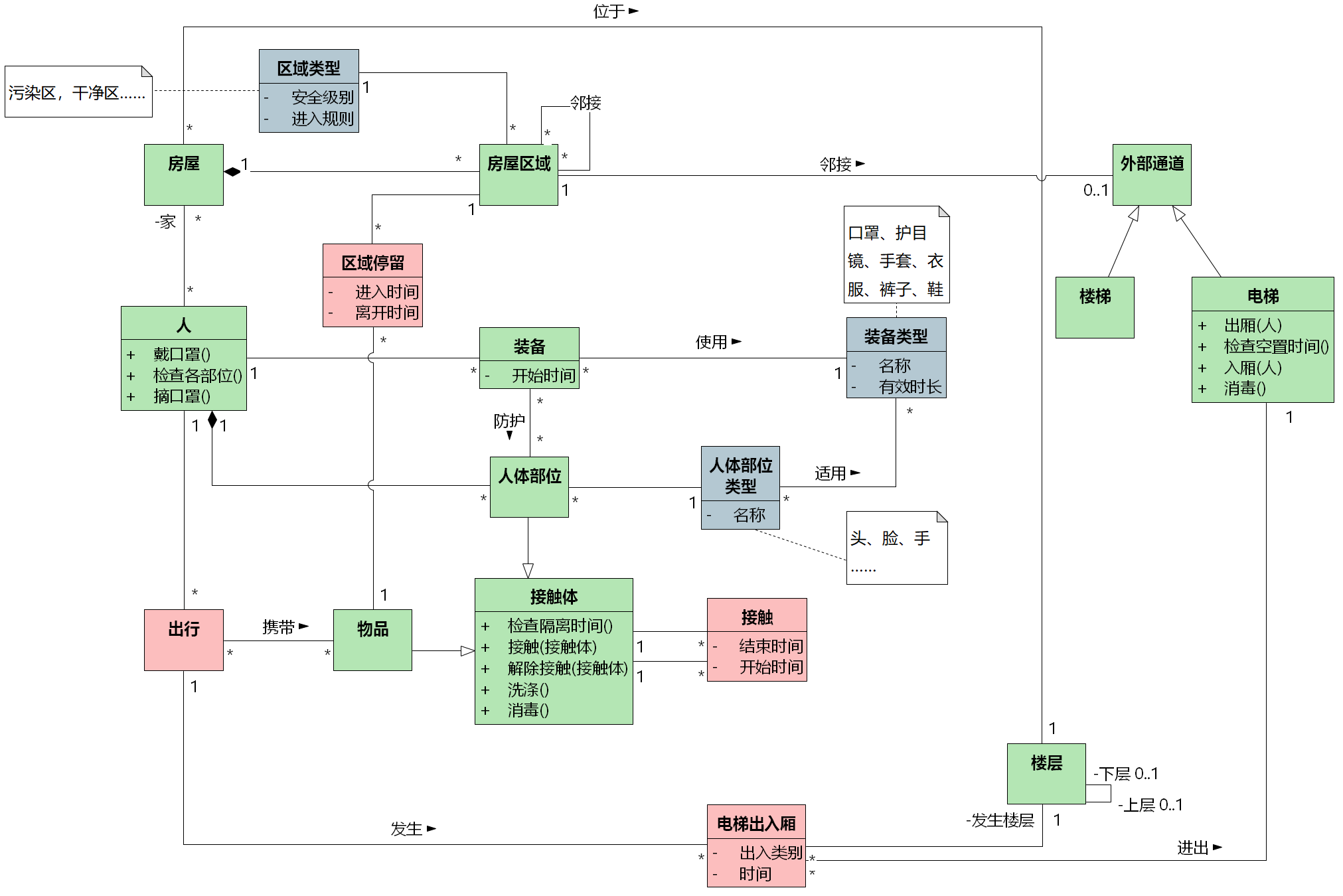

图6 防疫指南类图（潘加宇），为简化问题，把接触定义为2方接触，3P或以上的接触忽略。

至于要画什么类，要看打算解决的问题。关于防疫，我们可能关心的问题可能有：

*我的手（脸、衣服……）干净吗？

*这个物品干净吗？

*电梯能进吗？

*这个人危险吗？

*我的口罩是不是该换了？

要能解答这些问题，需要记住哪些领域概念、领域概念之间的关系和领域逻辑？这些就是我们要建模的东西。

例如，要解决第一个问题“我的手（脸、衣服……）干净吗？”和第二个问题“这个物品干净吗？”，记住身体部位和物品，物品和物品，身体部位和身体部位的每一次接触是有帮助的。靠人脑未必记得住，事实上很多人无意识做了很多动作他自己根本不知道，那就电脑帮记呗！所以我们可能就会有这样的类：

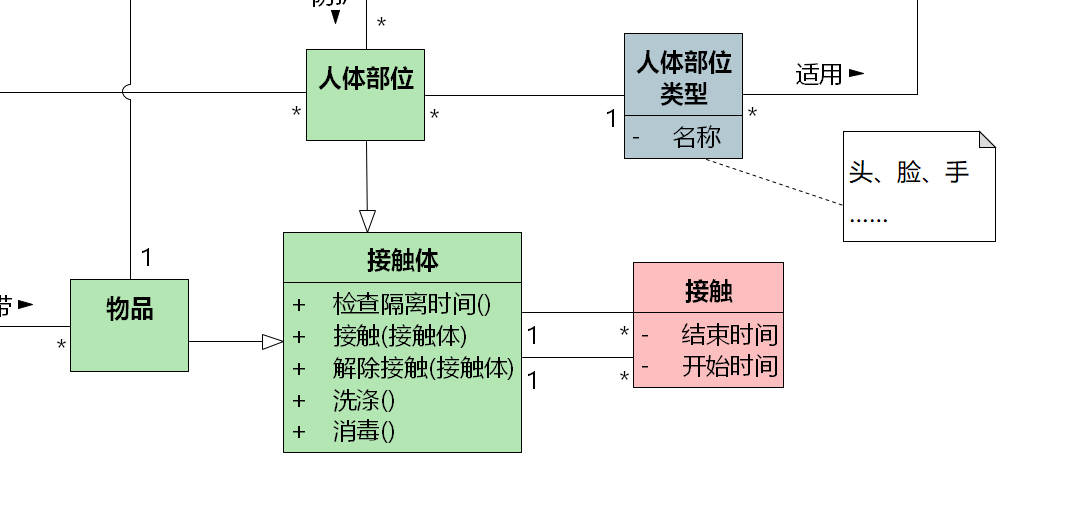

图7 防疫指南类图片段

然后还需要记住类似这样的逻辑：

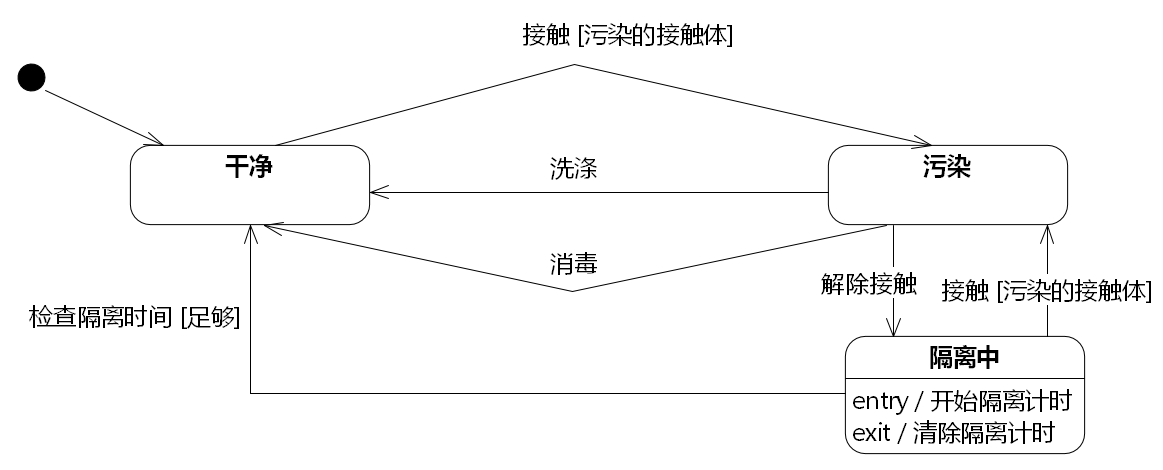

图8 接触体的状态机图

其他图如图9-图11。

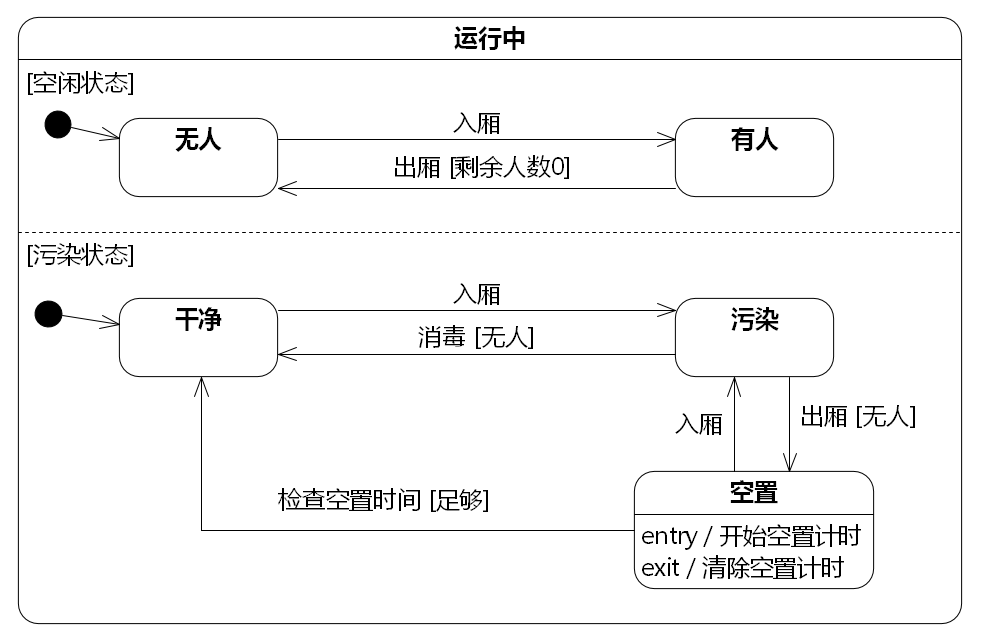

图9 电梯的状态机图

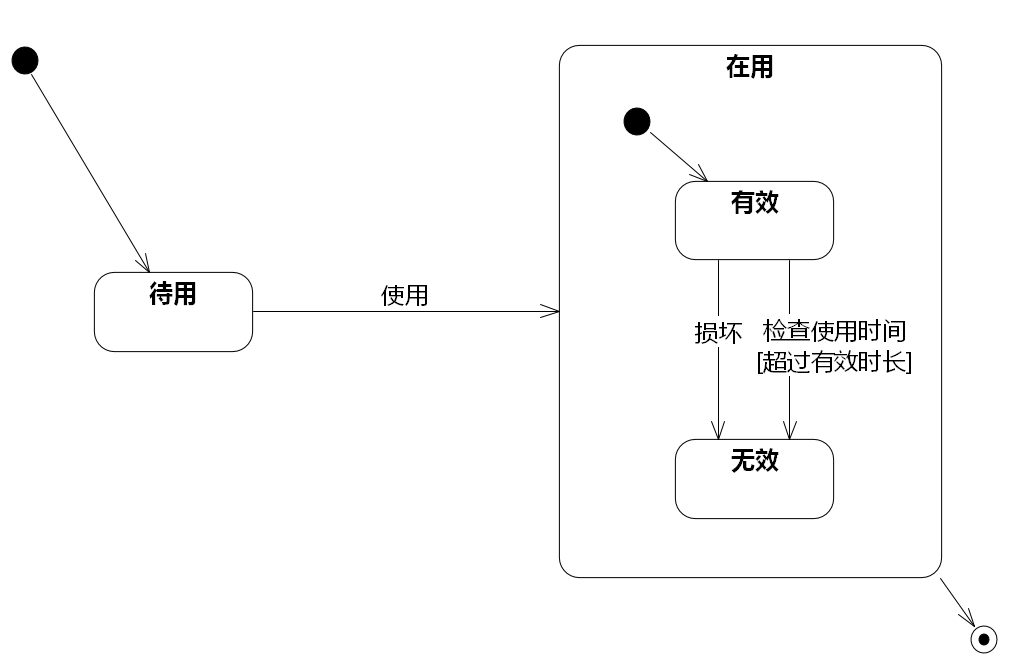

图10 装备的状态机图

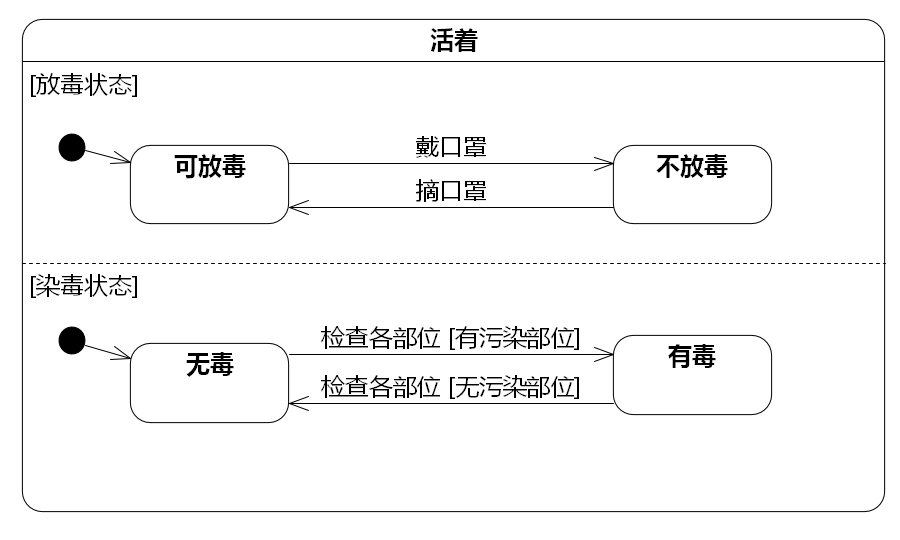

图11 人的状态机图

从以上我画的图中可以看到，类图做了进一步抽象，不再有手、口罩等类，而是抽象为“人体部位类型”、“装备类型”。这是把泛化转为关联来处理。冰箱也看作房屋的一个区域，没有单独的类。

还可以看到，防护的作用是使得“接触”的次数少了很多。

区分物品和装备是考虑到二者目的不同。装备被牺牲，牺牲装备来保护物品和人体部位——“为了取这个快递，我耗费了一个口罩”。

电梯调度是很复杂的问题，不管，只需要记住谁进了哪个电梯即可。

附上《UML硬核精细防疫指南》
